Introduktion

Hej och välkommen som kund till Afflux Water

Vi hoppas att du i många år framöver kommer att ha mycket glädje och nytta av din avsaltningsanläggning, Dricksvatten är ett av våra viktigaste livsmedel och med denna investering har du nu fått en stabil och säker vattenförsörjning direkt från havet, en oändligt stor och miljövänlig tillgång som inte utarmar vårt gemensamma grundvatten i Östersjöns skärgårdar.

Avsaltningsanläggningen RoBust har många finesser och för att få största möjliga nytta av dem, rekommenderar vi att du studerar innehållet i manualen där vi beskriver i text och bild hur anläggningen installeras, driftsätts och underhålls. I manualen finns även en problemlösare, med de vanligaste frågeställningarna. Vår förhoppning är att den ska ge dig svaren på de frågor eller på problem som kan uppstå. Om svaren inte finns beskrivna är du förstås alltid välkommen att kontakta support@affluxwater.com

Tack för att vi fick ditt förtroende att bli din leverantör.

Robert Krasnai
CEO
Afflux Water AB

VIKTIGT

Servicetjänster

Vår serviceverkstad hittar du på Textilgatan 41, den högra garage nedfarten, är det stängt ring 08- 120 20 120 så öppnar vi porten och du kan du köra ned med bilen direkt till vår lastkaj. Vårt kontor finns på Textilgaten 43, 3tr

Vår serviceavdelning kan erbjuda följande tjänster,

Telefonsupport

Dricksvattenkvalité

Att garantera dricksvattenkvalité över tiden kräver både kunskap och tekniska hjälpmedel. Afflux Water var tidigt ute med nya tekniska idéer för att kontrollera kvalitén på producerat dricksvatten. För att säkerställa dricksvattenkvalitén i en avsaltningsanläggning krävs att flera olika parametrar samverkar,

Utöver teknisk utrustning på maskinen säkerställer vi vårt dricksvatten genom tester och provtagning. Varje maskin provkörs både med sötvatten för att säkerställa generell funktion och med saltvatten för att kunna analysera det producerade dricksvattnet. Vi dokumenterar resultatet och upprättar ett testprotokoll för varje ny maskin och efter varje utförd serviceåtgärd för att kvalitetssäkra vårt arbete.

Garantivillkor

GARANTIVILLKOR - Avsaltningsenheten RoBust 1000 & 2000

En garantiutfästelse av tillverkaren är inte lagstadgad utan är en frivillig utfästelse, därmed har tillverkaren också rätt att sätta villkor för garantins omfattning. Om ett fel inträffar inom sex månader efter varans erhållande bedöms felet ofta som ursprungligt (Legal garanti). Om inte tillverkaren kan påvisa andra orsaker. Därefter anses felet inte längre vara ursprungligt. Kommersiell garanti är en frivillig försäkran, och garantivillkoren stipuleras då av producenten. Det finns tex ingen självklarhet att åberopa garanti pga produktens ringa ålder, det är skadans art på produkten som avgör om det faller under tillverkarens garantivillkor.

För att tillverkaren skall vara skyldig att åtgärda felet på garanti ska felet vara ursprungligt, dvs ett fabrikationsfel. Garantin gäller bara för brister i tillverkningen av produkten, inte för de omständigheter som produkten utsetts för. En framställan om åtgärder på garanti, skall även vara skriftlig och skall godkännas av bolaget innan sådan åtgärd utförs.

Garantin gäller i ett (1) ifrån inköpsdatumet. och gäller endast för första köparen i Sverige och avser ersättning av komponenter med fabrikationsfel utan kostnad under garantitiden. Om enheten på grund av ett tillverkningsfel visas vara defekt kommer vi att reparera produkten eller byta ut den mot en likvärdig produkt efter vårt val utan kostnad. Garantin omfattar inte slitage eller skador pga torrkörd axeltätning, frost, onormala driftförhållanden eller felaktigt handhavande samt brist i skötsel och underhåll.

Vår servicegaranti för åtgärder på plats hos kund. Om samma fel uppstår igen inom sex (6) månader repareras kostnadsfritt defekta komponenter. Garantin omfattar inte slitage eller skador pga torrkörd axeltätning, frost, onormala driftförhållanden eller felaktigt handhavande samt brist i skötsel och underhåll. I övrigt gäller ovan garantivillkor.

GARANTIVILLKOR - DISTRIBUTIONSPUMP

Garantin gäller enligt rådande konsumentköplag. För mer information se produktens handbok. Garantin omfattar inte slitage eller skador pga torrkörning, frost och felaktigt handhavande.

GARANTIVILLKOR - PEMSLANG

Garantin gäller enligt rådande konsumentköplag. För mer information se produktens handbok.

GARANTI - RÅVATTENPUMP

Garantin gäller enligt rådande konsumentköplag. För mer information se produktens handbok. Garantin omfattar inte slitage eller skador pga torrkörning, frost och felaktigt handhavande.

GARANTIVILLKOR - TORRSTÄLLD RÅVATTENPUMP

Garantin gäller enligt rådande konsumentköplag. För mer information se produktens handbok. Garantin omfattar inte slitage eller skador pga torrkörning, frost och felaktigt handhavande.

GARANTIVILLKOR - VÄRMEKABEL

Garantin gäller enligt rådande konsumentköplag. För mer information se produktens handbok.

Övrig information

Garantin gäller i ett (1) ifrån inköpsdatumet. och gäller endast för första köparen i Sverige och avser ersättning av komponenter med fabrikationsfel utan kostnad under garantitiden. Om enheten på grund av ett tillverkningsfel visas vara defekt kommer vi att reparera produkten eller byta ut den mot en likvärdig produkt efter vårt val utan kostnad. Garantin omfattar inte slitage eller skador pga torrkörd axeltätning, frost, onormala driftförhållanden eller felaktigt handhavande samt brist i skötsel och underhåll.

Fabriksgarantin gäller inte vid fel som uppstått i samband med felaktiga reparationer utförd av annan part eller på grund av bristande skötsel eller felaktigt handhavande.

Force majeure

Afflux Water är inte ansvarig för åtaganden orsakade av tredje part eller omständigheter utanför vår rimliga kontroll.

Exempel på omständighet är:
Blixtnedslag, el-avbrott, tät dimma, strejk, leverantörs- transport- eller produktionstörningar, valutakursförändringar, myndighetsåtgärd, lagstiftning eller naturkatastrof, krig.

Info från Konsumentverket

Garanti
Garanti innebär att säljaren ansvarar för att varan fungerar och behåller kvaliteten under en viss tid.
Det är alltid frivilligt för säljaren att lämna garanti. Det vanligaste är att garantin gäller för en viss tid,
till exempel ett år. Garantin kan också vara utformad så att en viss egenskap hos varan garanteras.
Kontrollera noga vad garantin omfattar så att du vet vad som gäller för just ditt köp.

Skriftlig information om garanti
Säljaren ska lämna tydlig information om garantins innehåll, vad som krävs för att du ska kunna göra
garantin gällande och att garantin inte påverkar de rättigheter du har enligt lagen. Informationen ska
lämnas skriftligen till dig som köpare. Om varan under garantitiden försämras på ett sätt som omfattas
av garantin betraktas varan som felaktig. Du har då enligt konsumentköplagen rätt att kräva till exempel

Du kan inte ställa alla krav på en och samma gång. I allmänhet är det de första två, reparation eller ny vara,
som gäller. Säljaren har rätt att reparera om det skulle bli oskäligt dyrt att ge dig en ny vara i förhållande till
reparationskostnaderna.

Ny vara
Om du reklamerar en vara och butiken väljer att ge dig en ny likadan vara, gäller samma villkor för den nya
varan som för den reklamerade varan. Det är den ursprungliga garantitiden som gäller även för den nya
ersättningsvaran. Reklamationstiden gäller däremot för varje enskild produkt, alltså även den nya varan.

Häva köpet
För att du ska ha rätt att häva köpet måste felet anses vara väsentligt. Du har även rätt till skadestånd om den
felaktiga varan har medfört extra kostnader för dig. Men du är alltid skyldig att försöka hålla nere kostnaderna.

Garantin gäller inte om du varit oaktsam
För att säljaren ska slippa stå för garantin, måste han kunna bevisa att felet beror på till exempel:

Garantibestämmelserna gäller även om någon annan än säljaren till exempel tillverkaren,
har gett garanti för säljarens räkning.

Konsumentköplagen gäller alltid
Enligt konsumentköplagen har du tre år på dig att reklamera ett ursprungligt fel på en vara.
Ett ursprungligt fel kan vara ett fabrikationsfel eller något annat fel som varan hade innan du fick den.
Sådana fel kan visa sig ganska lång tid efter köpet. Att du får en garanti med kortare giltighetstid betyder
inte att reklamationstiden förkortas. Skillnaden är att när garantin gått ut är det du som måste bevisa att felet
fanns där från början.

RoBust

Avsaltningsenheten RoBust har fått sitt namn från engelskan Reverse Osmosis förkortat RO (omvänd osmos) RoBust är inte bara en avsaltningsenhet utan också en vattenrenare. Rening med omvänd osmos anses som en av de främsta metoderna för att erhålla rent och säkert dricksvatten.

RoBust är avsett för proffesionella storförbrukare med höga krav på driftsäkerhet och dygnskapacitet. Anläggningen kan producera ca 1000L/tim. Rekommenderad driftprofil per dygn är ca 10-12 timmar.per dygn.

ZS1V0390

 Avsaltningsanläggningen RoBust 1000 är en komplett och nyckelfärdig anläggning. Det ingår membran som har kapacitet att producera minst 1000l/h. .

ZS1V0380



ZS1V0385



RoBust - Orientering

Avsaltningsenheten RoBust har fått sitt namn från engelskan Reverse Osmosis förkortat RO (omvänd osmos) RoBust är inte bara en avsaltningsenhet utan också en vattenrenare. Rening med omvänd osmos anses som en av de främsta metoderna för att erhålla rent och säkert dricksvatten.

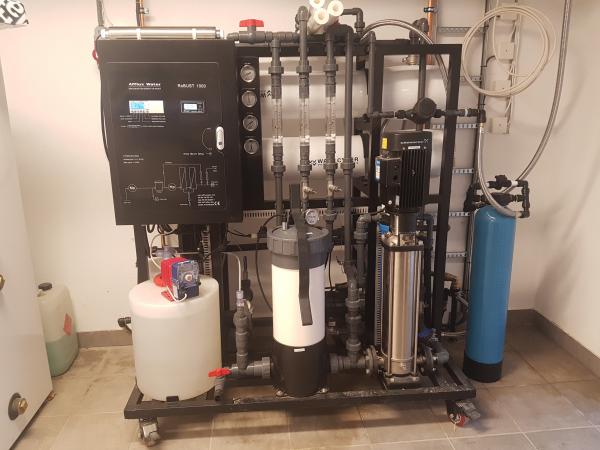

20171102 080433

.

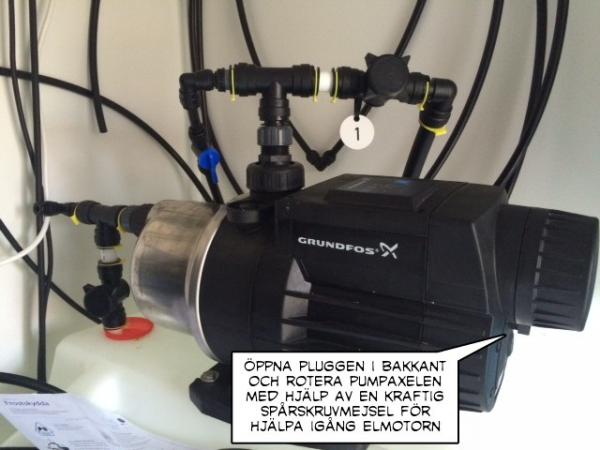

Distributionspump - Orientering

 Distributionspumpar - DUO

Distributionspump station duo

 Pumpstationen består av två stycken frekvensstyrda centrifugalpumpar, vilka strävar att upprätthålla inställt ledningstryck i distributionsnätet genom att reglera pumpens varvtal. Varvtalet ökar med ökad vattenförbrukning i ledningsnätet. Trycket i distributionsnätet registreras av två stycken trycksensorer vars värde kan avläsas på den röda digitala displayen. Varje trycksensor har  olika inställda värden vilket gör att när en pump har svårt att upprätthålla inställt värde startar även pump två.

 D pumpstation trycksensor

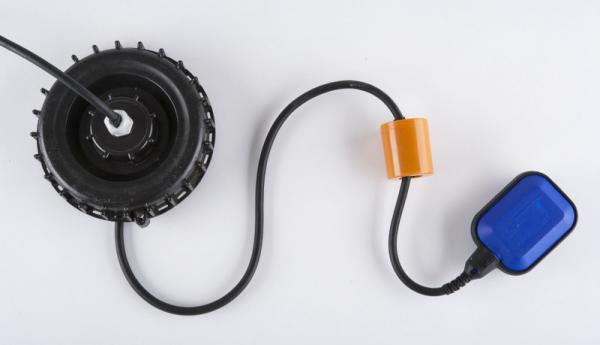

Nivåvakt - Orientering

Nivåvakten är monterad i locket till bufferttanken, den är då lätt att komma åt för funktionskontroll eller utbyte.

Vattennivån i tanken är justerbar och bestäms av kabellängden i tanken, lossa på förskruvningen i locket, dra upp eller sänk ner nivåvakten enligt önskemål. Ge akt på markerade gränslägen vilka är markerade med buntband på kabeln. Dessa skall ej överskridas då det finns risk för driftstörningar.
Lås förskruvningen efter justering.

För ytterligare finjustering av start och stopp kan man även flytta på motviktens placering på kabeln.

OBS, motvikten får ej komma för nära flytvippan, då orkar den inte att flyta upp och avbryta produktion, och då med översvämning som följd. Ta för vana att kontrollera motviktens position på kabeln regelbundet.

Nivåvakt

Nivåvakt

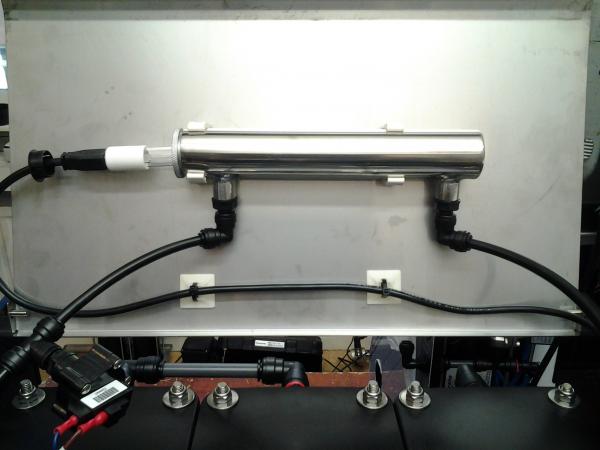

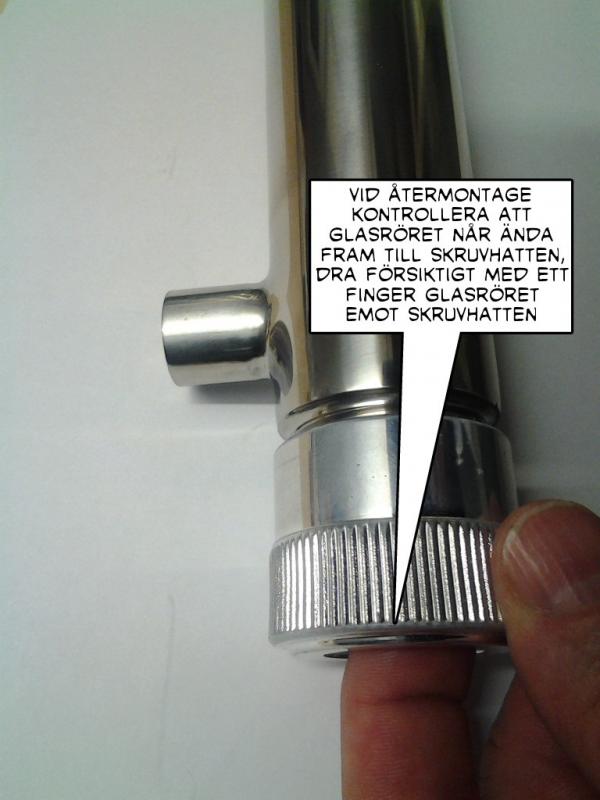

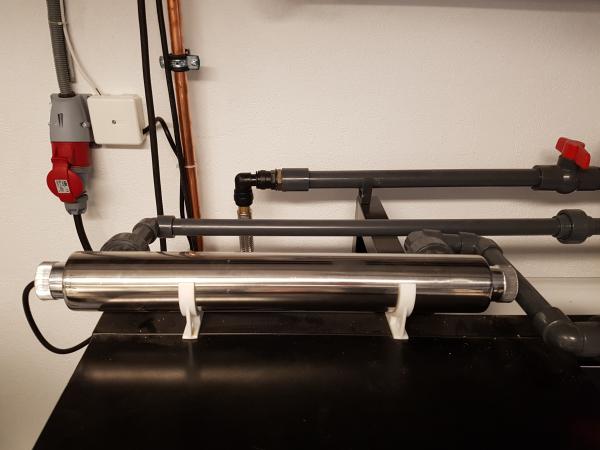

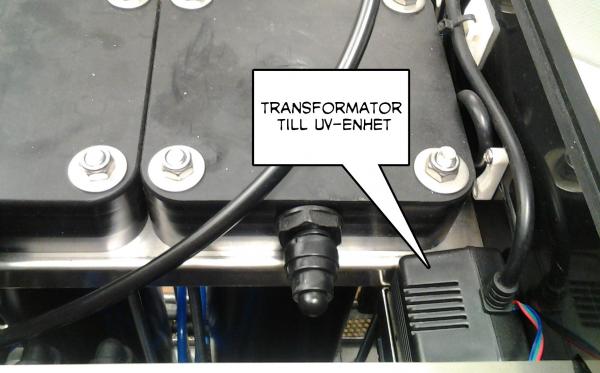

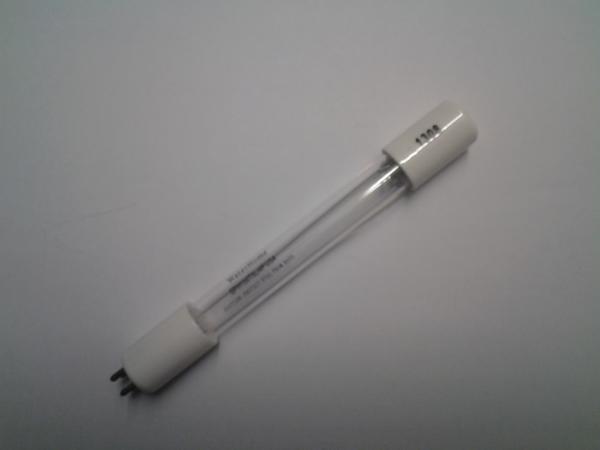

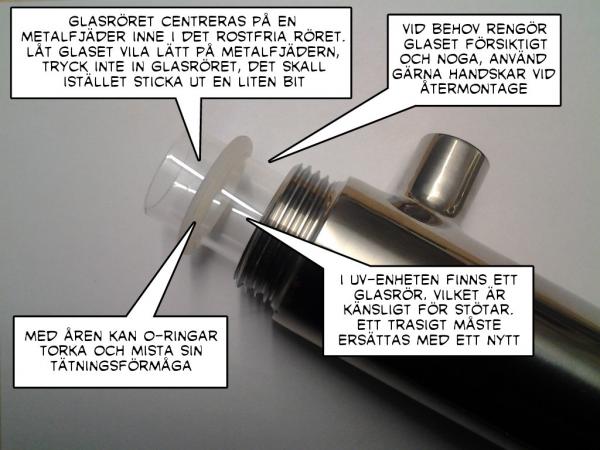

UV-enhet - Orientering

Ultraviolett strålning UV-C är en effektiv våglängd på 254 nanometer som är känd för sin starka fotokemiska påverkan på bakteriers DNA-profil. Energin i strålningen beror på våglängden och en kortare våglängd innebär en mer energirik strålning. Merparten av oönskade bakterier oskadliggörs snabbt och effektivt.

UV-C ljus påverkar inte smak, pH och mineraler i dricksvattnet.

20171101 094626

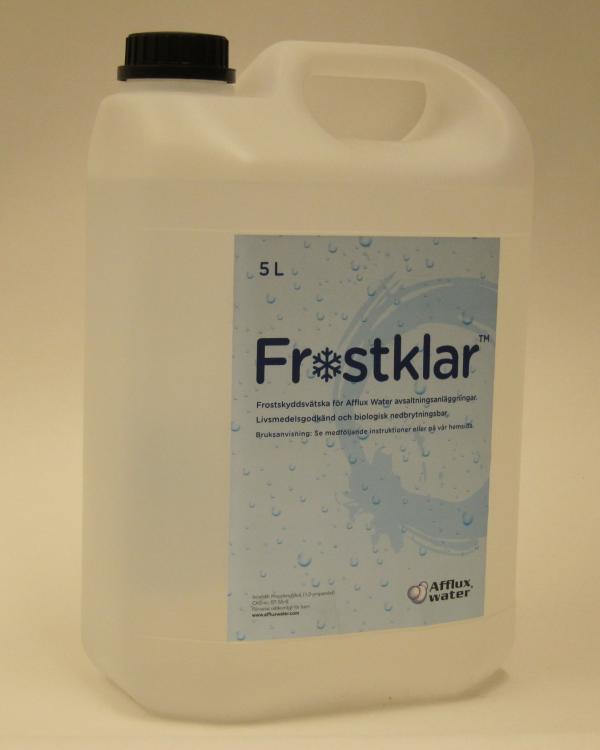

Vintervatten - Orientering

Om din anläggning skall vara driftsatt under vintern behöver PEM-slangar vara försedda med el-värme. För att spara på energi kan du ansluta el-värmen för råvattenledningen till RoBust via en reläbox.
.

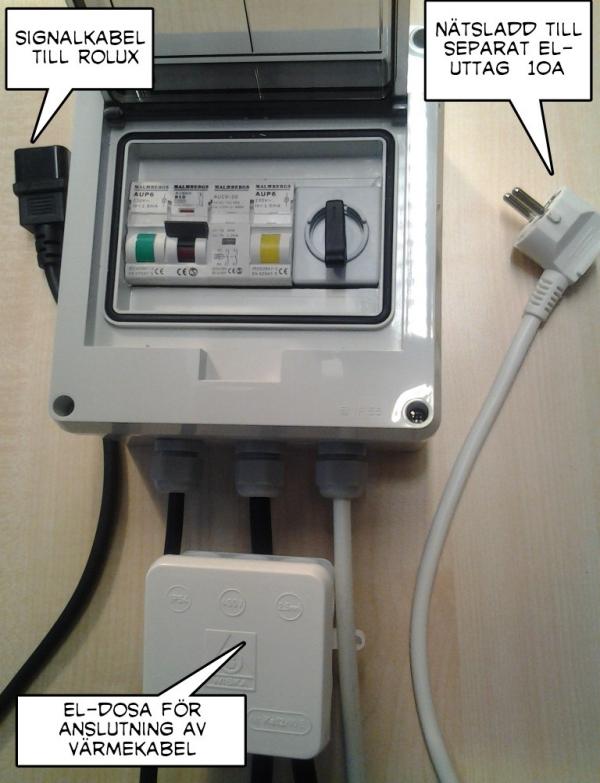

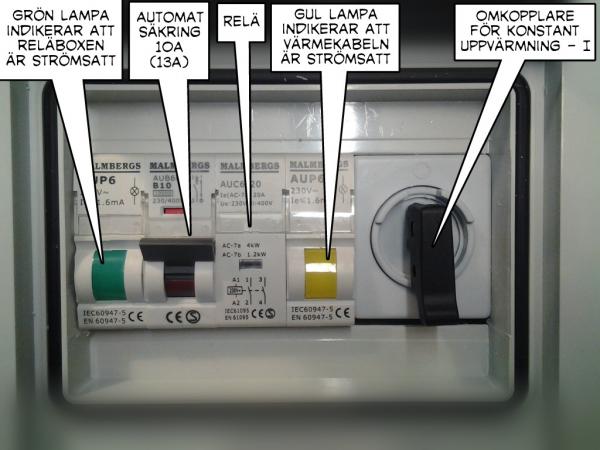

El-värmebox

El-matning till reläbox skall ske över ett separat el-uttag till värmekabeln och en signalkabel ansluts till RoBust.

När frost perioden närmar sig är det dags att aktivera vinterdriften på RoBust genom att trycka en gång på minusknappen på driftpanelen. Då aktiveras vår PRE-HEAT (förvärmning) funktion vilket innebär att istället för produktionsstart aktiveras reläboxen som är ansluten till RoBust och upptining av råvattenledningen påbörjas. Efter inställd tid (2h justerbar) startar RoBust och vattenproduktionen som vanligt. Efter avslutad vattenproduktion stängs el-värmen i råvattenledningen av för att spara ström. På våren avaktiveras funktionen genom ett förnyat tryck på minusknappen.

El vaermebox2

 x

20141027 135617 picsay 2

.



Y-adapter för el-värmekabel

Med vår unika Y-adapter spar du både pengar och energi. Samtidigt du får en ren och snygg installation på tomten. Adaptern passar till en PRK-40 koppling med PEM-40 slang. Dra in el-värmekabel och returslang tillsammans in i PEM-40 slangen och PRK-kopplingen. Dela upp el-värmekabeln och returslangen och skjut in dessa bakvägen igenom Y-adaptern och respektive genomföring och försegla dessa efteråt.

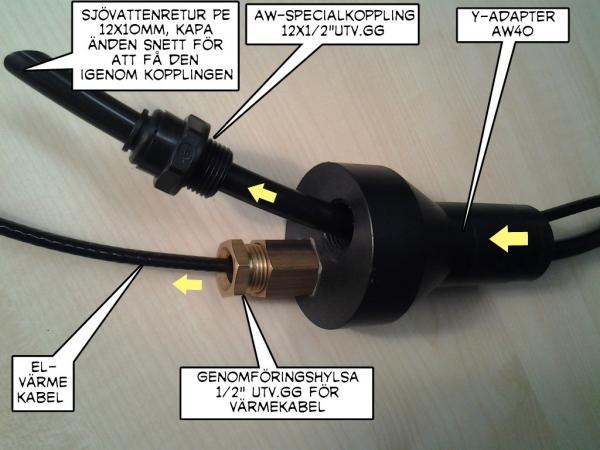

Y adapter1

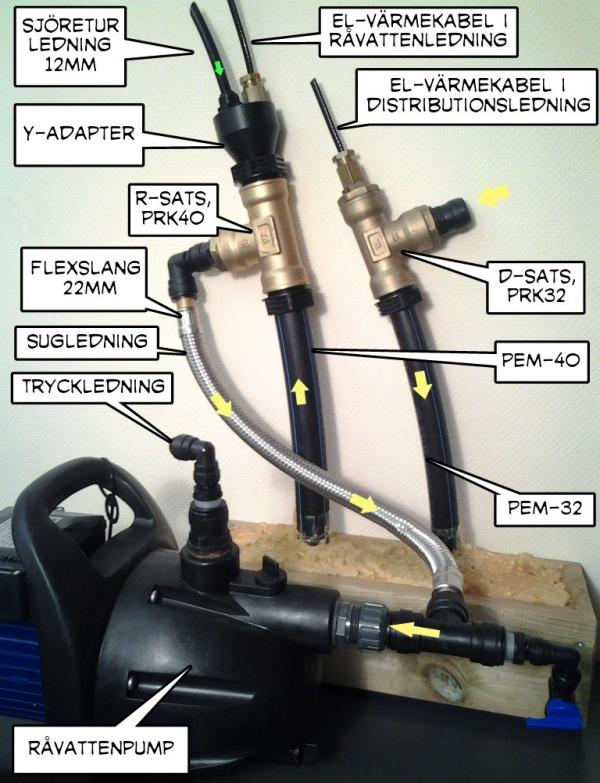

R-sats, råvattenanslutning

Här har vi arrangerat både en R-SATS och en D-SATS tillsammans i en genomföringslåda i golvet. En R-SATS består av två enheter, en del placeras i teknikutrymmet och den andra i sjön på isfritt djup.

R D sats1

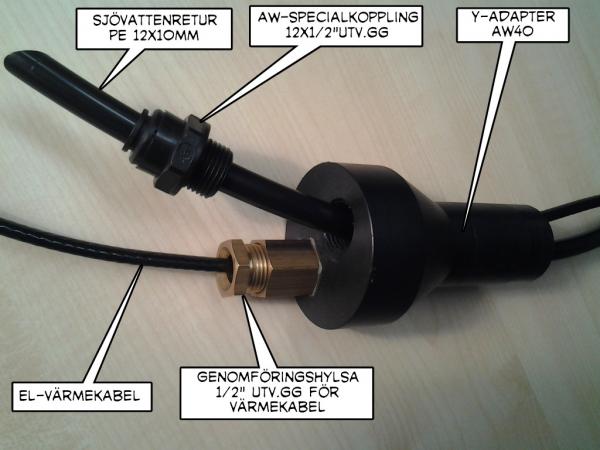

Y-adaptern är vår unika design för att lösa två olika flöden med bara en värmekabel. Men Y-adaptern har faktiskt tre funktioner i sin konstruktion. Inlopp för värmekabel, inlopp för sjövattenretur och dessutom sugledning för råvattenpumpen. Det gör nog att ingen kan ge dig ett mer ekonomiskt vintervatten än vi.

20141028 114322 picsay

Närbild på Y-adaptern som är placerad i teknikutrymmet

Tillbehör

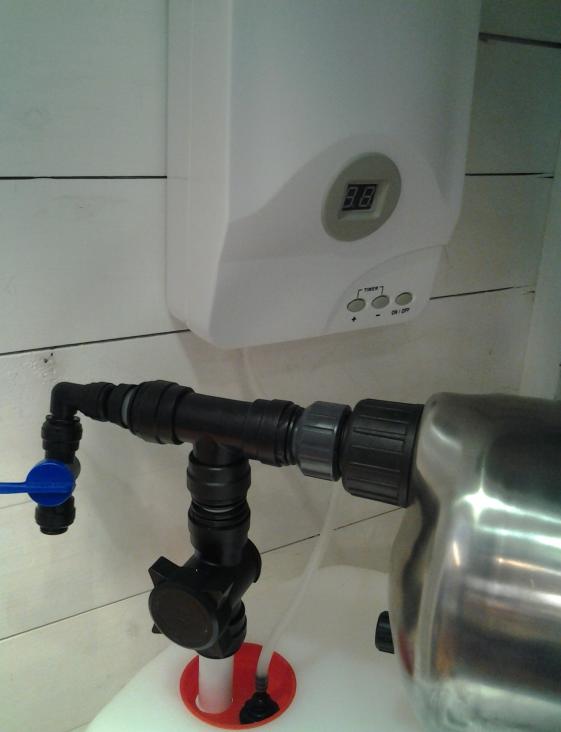

OZZONA - Orientering

En ozon generator eliminerar problem med dålig lukt på dricksvattnet pga dybottnar och smutsiga filter. Ozon oskadliggör föroreningar i luft och vatten mycket snabbt och effektivt, reaktionen sker omedelbart. Bakterier, virus och mikroorganismer bryts ned till koldioxid och vatten, ozon i sin tur bryts ned till syre så det bildas inga restprodukter. Smak och pH-balans påverkas inte.

Ozzona boxen framställer ozon med elektriska urladdningar i ett sk.Korona rör. Processen startar direkt och är nästan ljudlös. Effektbehovet är blygsamma 15W. Doseringen sker bara under 1 minut var tredje timme. Vår Ozzona box finns som tillbehör från år 2014 och passar även till alla våra äldre modeller.

Ozzona boxen monterar du själv på mindre än 15 minuter. Allt du behöver göra är att byta ut det röda locket på bufferttanken så att du får ett extra hål för slangen med aktivt syre O3 som doseras till vattnet i bufferttanken.

OZZONA1 2014

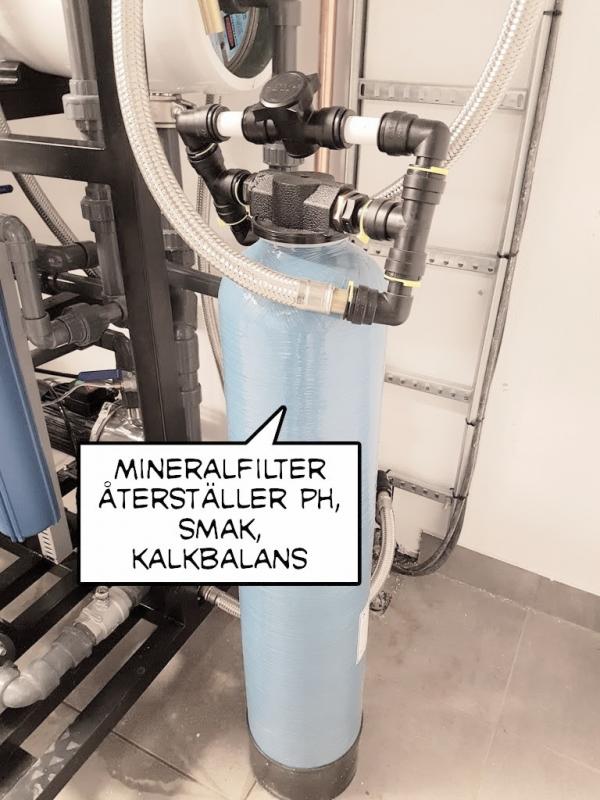

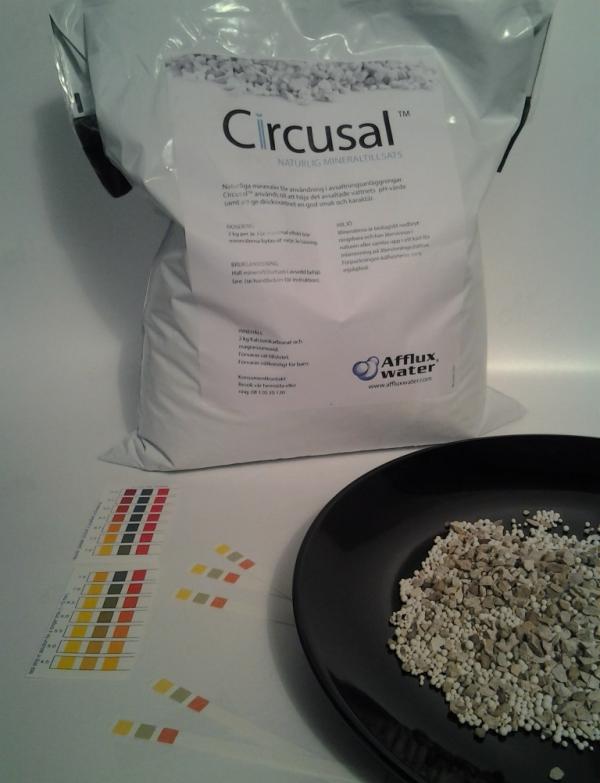

Mineralfilter - Orientering

För att säkerställa att man erhåller ett bra dricksvatten både ur teknisk synpunkt och som smak upplevelse behöver man efterbehandla det avsaltade vattnet.

Östersjöns bräckta vatten har ett lågt pH-värde, vilket inte är optimalt ur teknisk synpunkt eller som hälsofrämjande dryck, därför återmineraliseras vårt avsaltade vattnen på sin väg till bufferttanken i ett s.k. mineralfilter. Vårt mineralfilter har en unik konstruktion och funktion för att säkerställa ett perfekt pH-värde på ditt dricksvatten.

Vi har under många år testat olika mineraler och blandningar och till slut skapat den optimala mineraltillsatsen Circusal. Det är en helt unik produkt från Afflux Water och blandningen innehåller över 12 olika mineraler och spårämnen. Tyvärr förbrukas innehållet olika snabbt och det går inte att bara fylla på med lite nya mineraler utan hela blandningen måste ersättas vid för lågt pH-värde.

Byte av mineraler görs som regel minst en gång per år vid normal vattenförbrukning, lämpligen gör man detta vid uppstart på våren om man använder anläggningen säsongsvis. Fyll behållren till hälften med mineraler. Kontrollera sedan löpande pH-värdet som inte bör understiga pH-7.5 och inte överstiga pH-8.5

När mineralerna är nya är dom också kraftfulla och det kan bli lite för mycket av det goda vi rekommenderar därför att du öppnar kranen för BY-PASS under ca tio drifttimmar. För att sedan stänga den helt igen. Utför en förnyad kontrollmätning av pH-värdet.

20171103 130949 picsay

 .

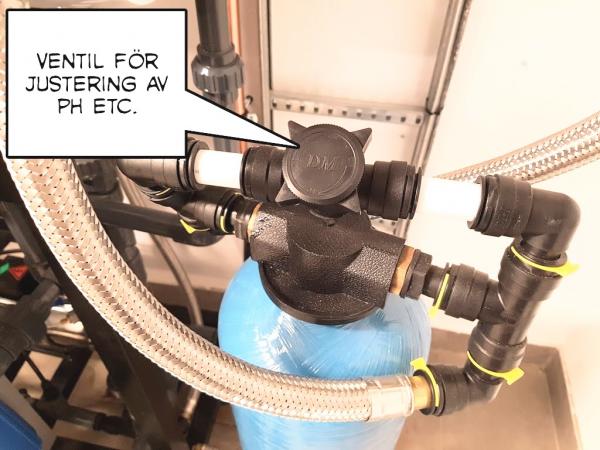

20171103 130956 picsay

.

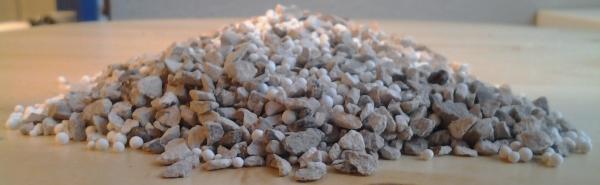

loesa mineraler

Råvattenintag - Orientering

ravattenintag 2020



Råvattenintaget placeras i sjön på lämplig plats och djup med hänsyn till förutsättningarna på plats. Vi rekommenderar att intaget placeras på ett djup 2-5 m med god vattenväxling, undvik om möjligt lerbotten. Backventilen i råvattenintaget förhindrar att vattnet i råvattenslangen rinner ut tillbaka till havet igen. Innan installation av intaget ska backventilen kontrolleras att den är rätt monterad samt att den fungerar som den ska. Sil-tuber är försedda med gänga och skruvas av och på för hand utan åtdragning. Invändig ventilkägla är i mässing för bästa funktion, ventilkägla i plast sväller med driftstörningar som följd. Kontrollera alltid backventilens flödesriktning och funktion innan det sänks ned i havet.

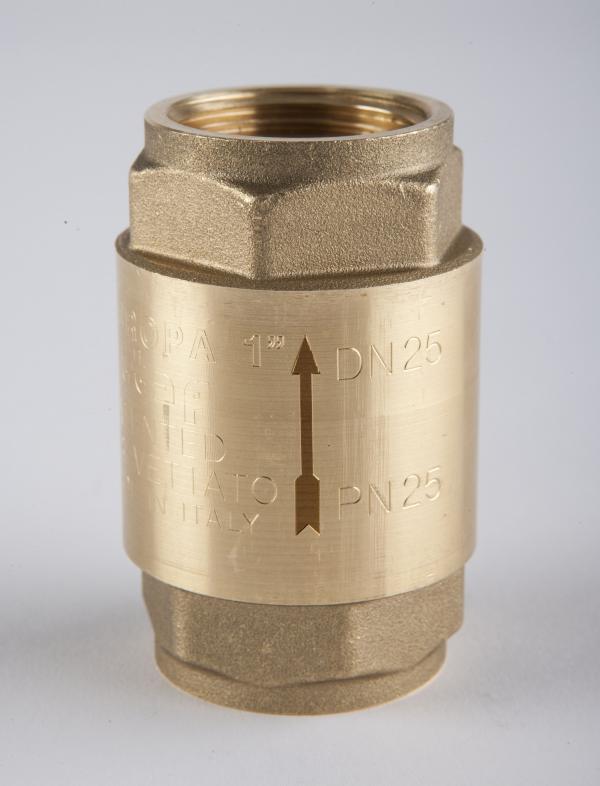

Kontrollera så här, skruva av den yttre samt den inre sil-tuben på råvattenintaget för hand. Kontrollera att pilen på backventilen är i flödets riktning samt att mittpluggen öppnas när den trycks inåt. Skruva tillbaka sil-tuberna för hand och dra åt försiktigt. Råvattenintaget monteras med sil-tuben upp mot ytan, en flytboj monteras intill sil-tuben och håller intaget upprätt. Lyftlinan förankras på råvattenintaget och dras in till land.

sil backventil 9bar2

.

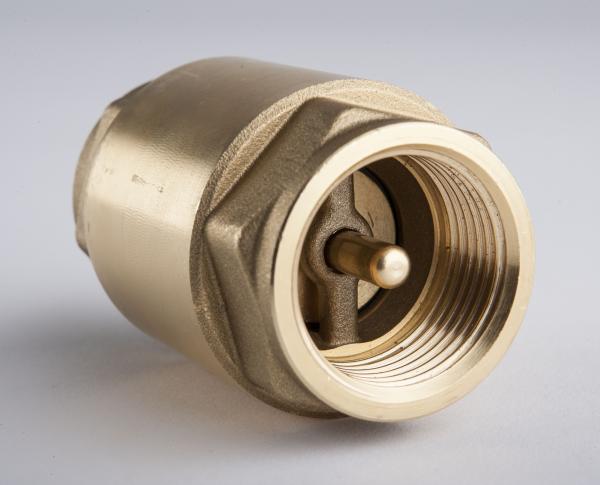

Backventil 140827 3

.

Installation

Installation



.

Planering - Installation

Rekognisera förutsättningarna för den tilltänka intagsplatsen

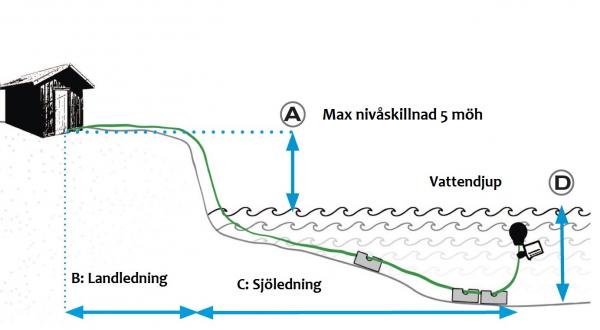

Sjoevattenledning

mm





Råvattenmatning - Installation

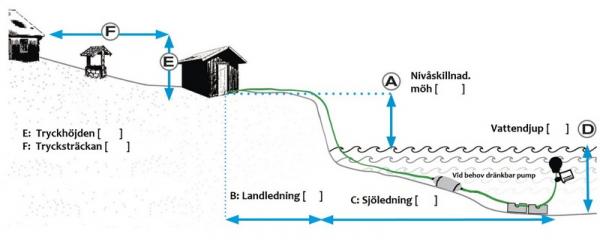

Visuell planering av råvattenslang
Innan installation av råvattenslangen från teknikutrymmet till vattenbrynet är det bra att först göra en visuell bedömning var på tomten den bäst placeras. Om råvattenslangen ska ligga i öppen dager t.ex över klipphällar är det bra att utnyttja naturliga sprickor och skrevor i berget för att förankra slangen i. Vid vattenbrynet är det viktigt att råvattenslangen går rakt ut i vattnet, och inte längs med strandlinjen. För att undvika nötning på slangen bör den skyddas och förankras väl.

Ravattenintag 140222

Råvattenslangens olika namn
Råvattenslangen är en polyetenslang (PEM) och är avsedd endast för kallvatten. För att under lätta förståelsen i installationsguiden av vilken del av råvattenslangen som beskrivs har vi valt att benämna råvattenslangen på olika sätt enligt denna princip:

B. Landledning - den del av råvattenslangen som är mellan teknikutrymmet och vattenbrynet.

C. Sjöledning - den del av råvattenslangen som är mellan vattenbrynet och åvattenintaget.

Råvattenslangen - slangen i sin helhet, från teknikutrymmet till råvattenintaget.

Låt alla slangar sträcka ut sig
Råvattenslangen är en relativ hård och styv slang och installationen av den underlättas betydligt om slangen kan ”sträcka” ut sig på land en dag innan installation. Var noga med att inte skräp kommer in i slangen.

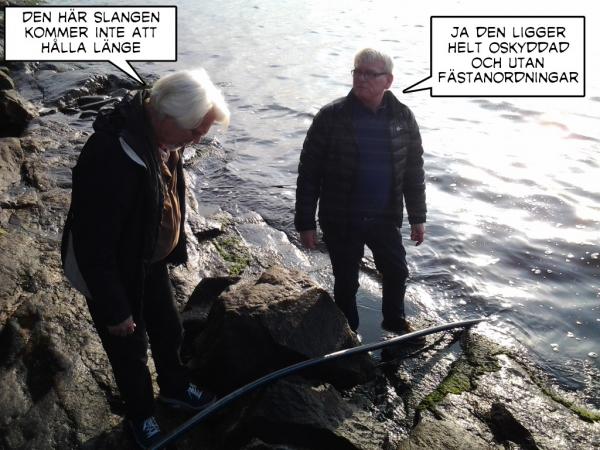

20141010 101736 picsay 1

Skydda PEM-slang i strandlinjen
För att undvika nötningsskador på PEM-slangen i strandlinjen är viktigt att PEM-slangen skyddas och förankras väl.

Om din landledning är PEM-32, kan du skydda utsatta avsnitt med ett skal av PEM-40 slang.
Om din landledning är PEM-40 kan du skydda utsatta avsnitt med ett skal av PEM-50 slang.

Borra hål för landledning i teknikutrymmet
Borra upp ett lämpligt hål för slanggenomföring i teknikutrymmets golv eller vägg där landledning ska dras in. Hålet bör vara i anslutning till samma del av vägg eller golv som maskinen. Se exempel på byggnadsskissen.

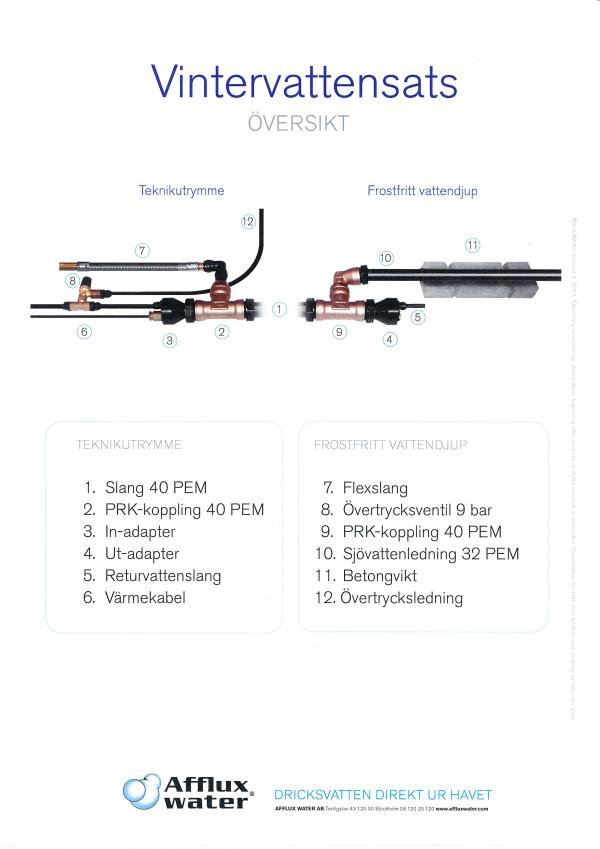

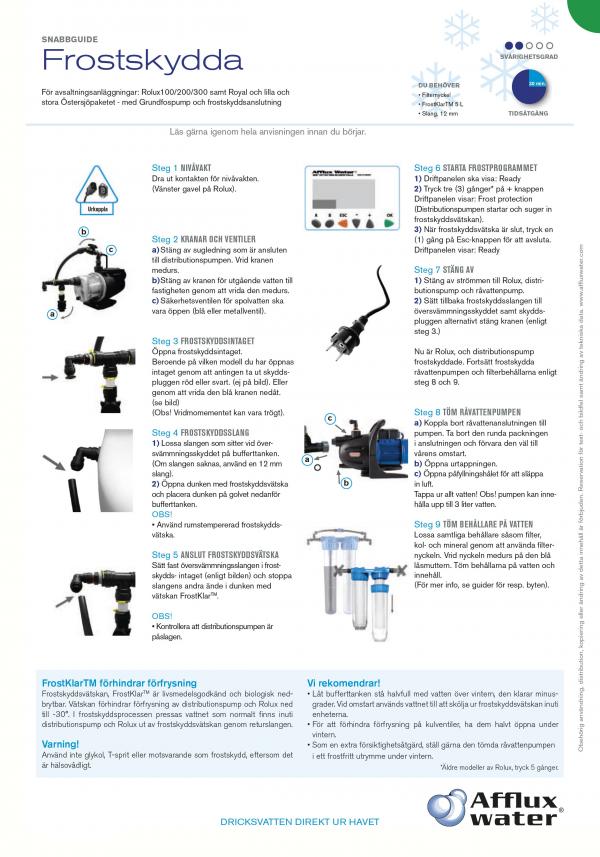

Vintervatten - Installation

Installation för vintervatten

Vinter R sats 2013

Vidare

Vintervatten R sats

Vidare

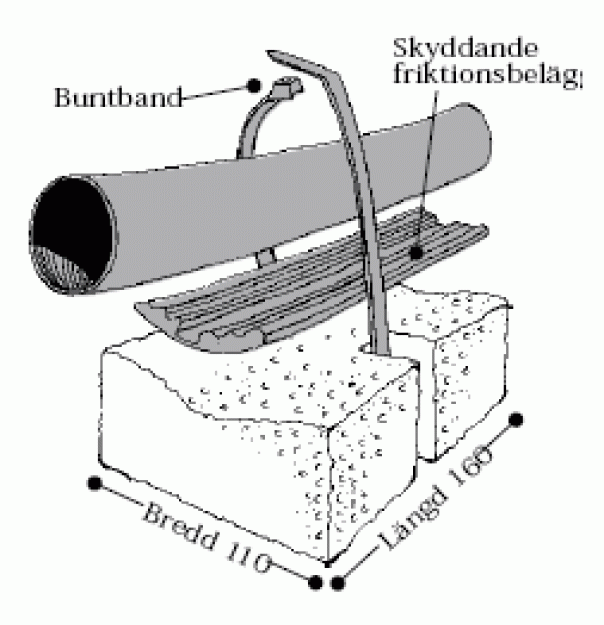

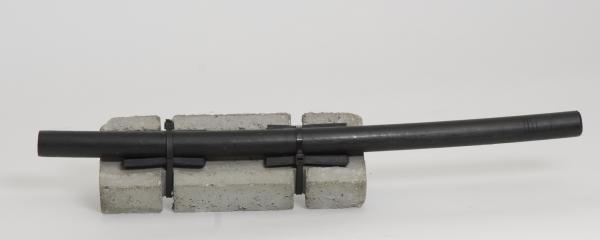

Betongvikt 4kg

Betongvikt förankrar råvattenslangen mot botten, antalet betongvikter per löpmeter anpassas efter hur utsatt strandlinjen är. Vid normalt utsatt strandlinje rekommenderar vi en betongvikt per varannan meter. Typ av bottenförhållanden spelar också roll.

Betongvikt 4kg

Betongvikten är anpassad för mindre rör och kablar. Produkten finns i fyra storlekar: 2, 4, 6 och 12 kilo. Betongvikten levereras komplett med friktionsbelägg och buntband. Monteringen sker snabbt och enkelt.

meagvikten 1



PRK & PEM-koppling

PRK och PEM-koppling

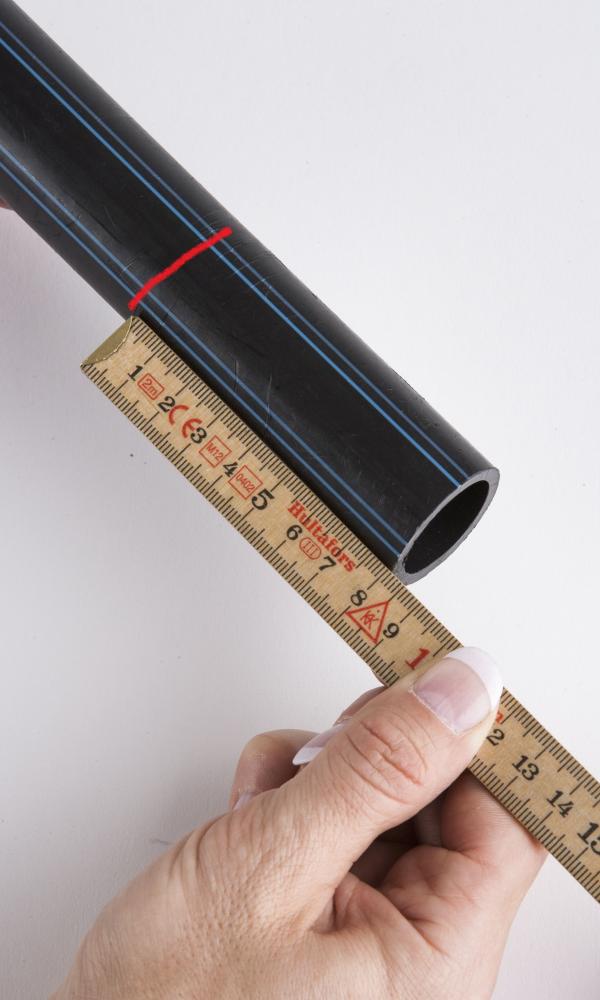

PEM 1






.

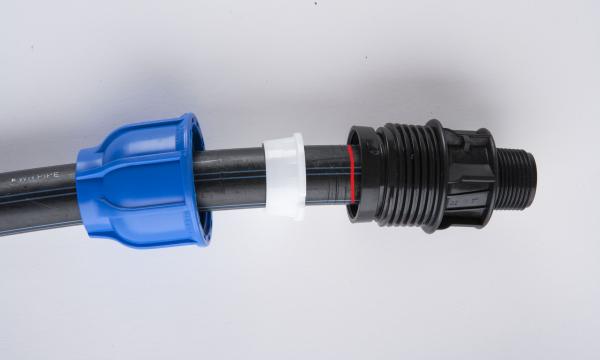

PEM 2

.

Uppstart

Vi rekommenderar att du delar uppstarten i två olika arbetstempon,

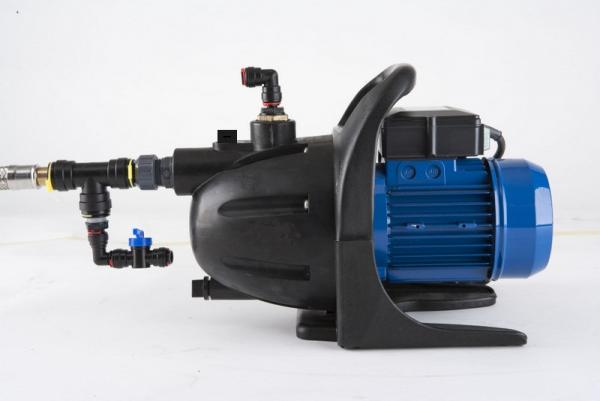

  1. Börja med att fylla upp råvattenpumpen och råvattenslangen med sjövatten, 1m PEM32 = ca 0,5L
  2. Koppla loss råvattenpumpens tryckslang före filterbehållarna, och avled råvatten på lämpligt sätt
  3. Anslut råvattenpumpen till ett separat el-uttag och prova om det kommer fram något råvatten
  4. Om det inte kommer fram något råvatten efter ett par minuter, avbryt och fyll på med mera råvatten i råvattenpumpen
  5. Upprepa proceduren tills det kommer fram råvatten, ibland kan man behöva upprepa detta flera gånger
  6. När det kommer fram råvatten, låt pumpen arbeta minst 10-15 minuter för att avlufta hela PEM-slangen
  7. Stäng därefter av råvattenpumpen och vänta ca 5-10 minuter och prova att återstarta råvattenpumpen igen
  8. Om råvattnet nu kommer fram som vi hoppas, anslut tryckslangen från råvattenpumpen till filterbehållarna
  1. Kontrollera att kontakten för nivåvakten är utdragen ur RoBust-enheten
  2. Anslut RoBust-enheten till avsett vägguttag, kontrollera att det står READY i driftpanelen
  3. Anslut därefter råvattenpumpen elektriskt till RoBust enheten
  4. Avlufta RoBust-enheten genom att trycka 5ggr på OK-knappen
  5. Nu skall råvattenpumpen starta och råvatten kommer in i RoBust-enheten

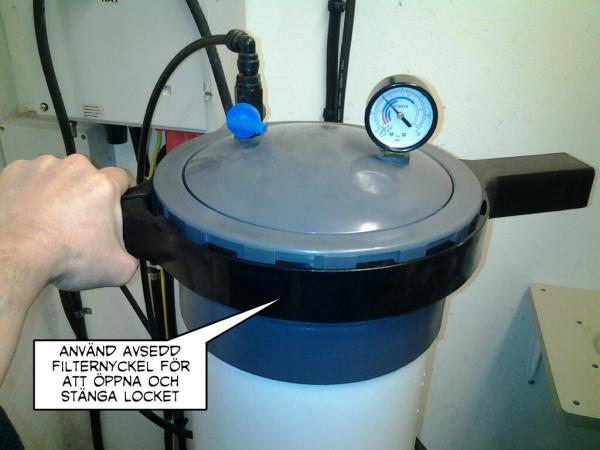

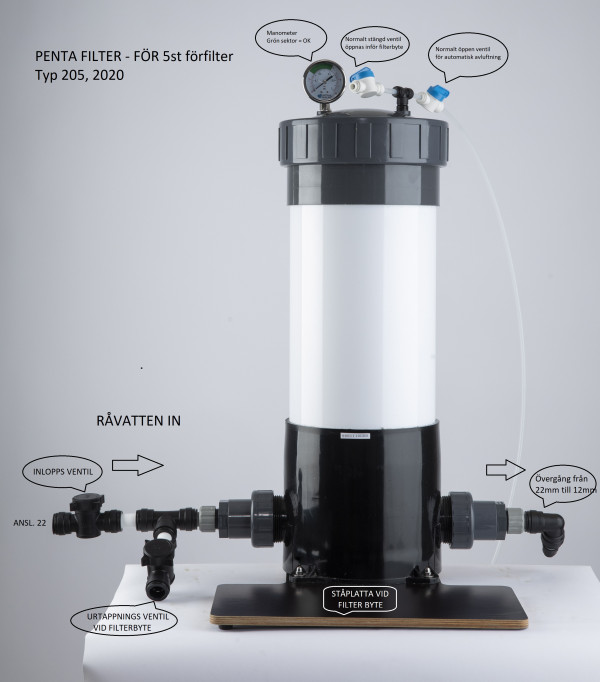

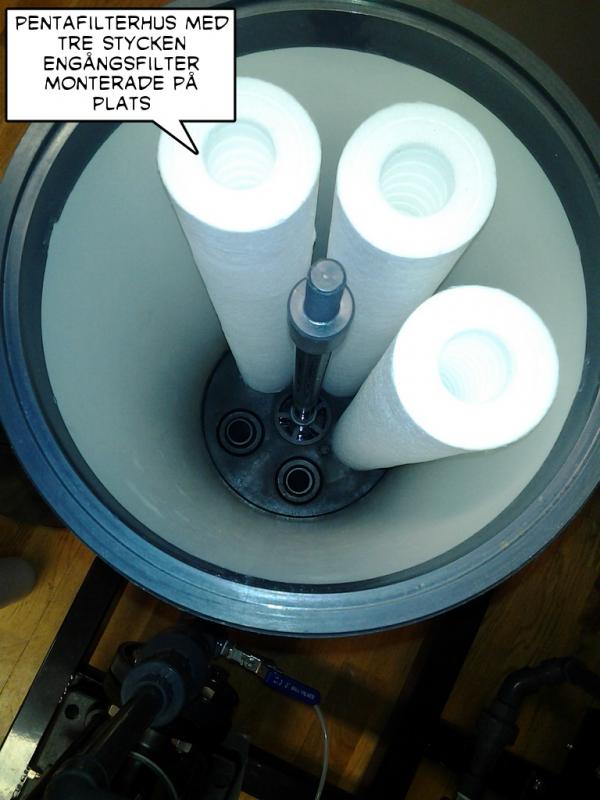

  6. Manometern på Penta filtret kommer att visa ca 2-6bar
  7. Tryck på ESC för att avbryta avluftningen efter ca 5 minuter, READY tänds i driftpanelen
  8. Anslut kontakten för nivåvakten till avsett uttag i RoBust-enheten
  9. START RINSE - tänds i driftpanelen, efter ett par minuter tänds PRODUKTION i driftpanelen
  10. Kontrollera och vid behov justera in rätt arbetstryck, och flöden för retur 1 och retur 2
  11. Kontrollera att flödesindikator för rent vatten ger utslag, ca 10-16L/minut,
  12. Kontrollera att konduktivitetsmätaren visar värden vid produktion ca 100-500m/s, vid behov justera känsligheten
  13. Provsmaka vattnet och försök avgöra dess kvalité innan det leds till bufferttanken
  14. Vi rekommenderar att du producerar vatten i ca 1 timme innan det leds till bufferttanken
  15. Om du är osäker på vattenkvalitén ta med ett vattenprov till Afflux Water så analyserar vi det åt dig
  16. Slutligen när du är nöjd med kvalitén, fyller du på med kol och mineraler, och öppnar kranen för by-pass
  17. Kranen för by-pass skall vara öppen när mineralerna är nya ca 10 timmar, därefter stängs kranen helt

Manöver panel

Manöverpanel

Programknappar 2014

 .

Driftpanel 2014

 .

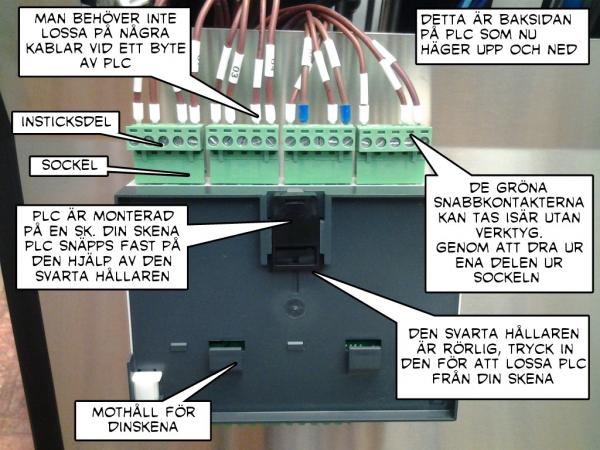

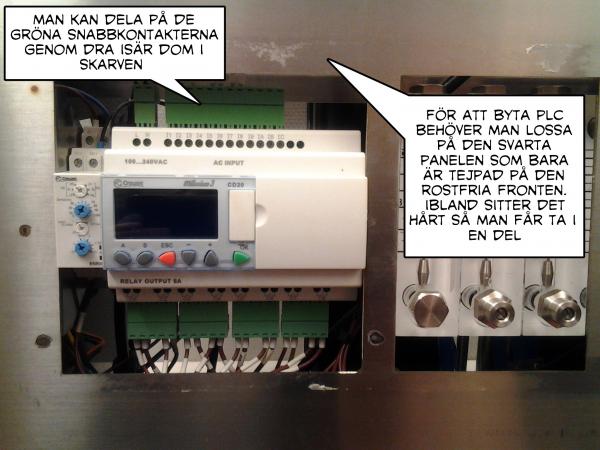

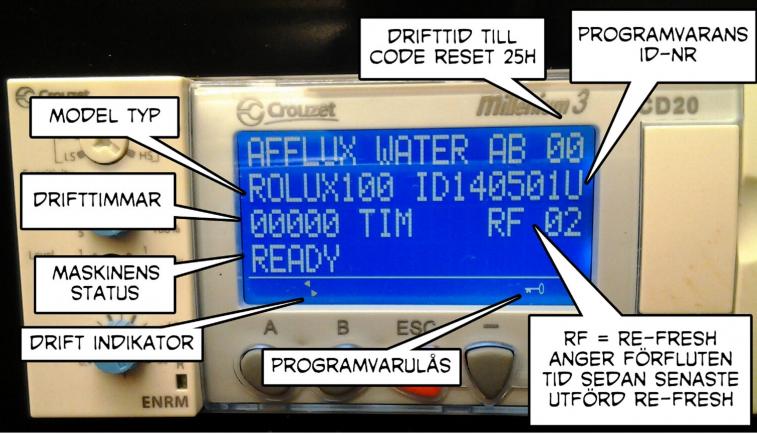

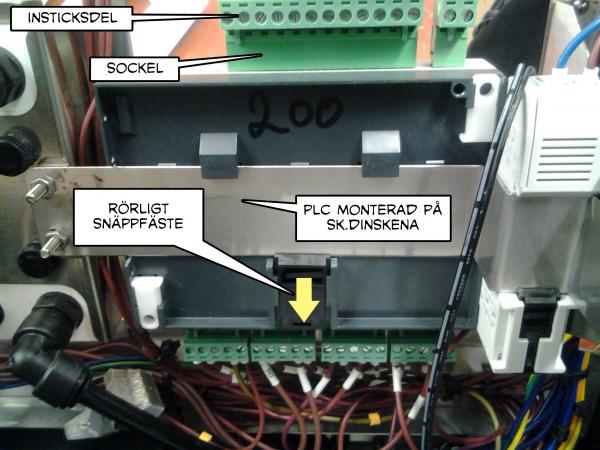

PLC

PLC gäller även för RoBust.

Rolux 100 = Robust

PLC M3 2014

.

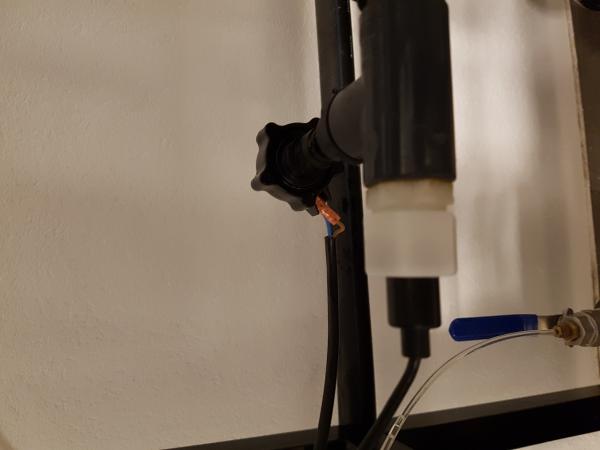

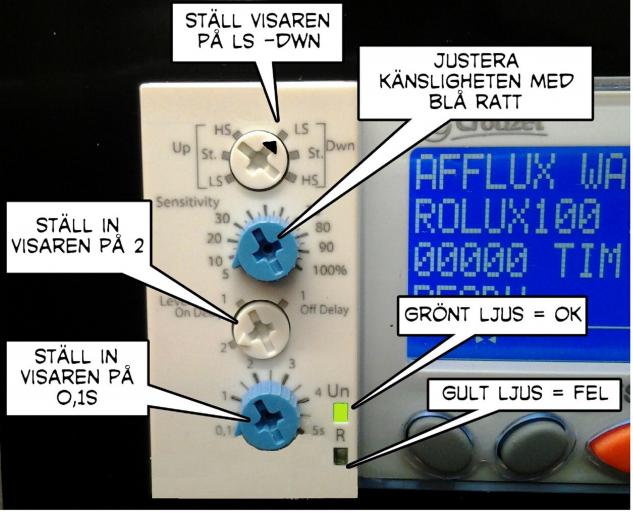

Konduktivitetsmätare

Konduktivitetsinstrumentet mäter det producerade rena vattnet via en sensor innan det lämnar RoBustenheten. Vid för höga konduktivitetsvärden slår instrumentet om från grönt sken till gult sken. Om den höga halten kvarstår i en minut avbryts avsaltningsprocessen och anläggningen går in i larmläge, displayen blinkar och felmeddelande COND.ERROR tänds upp på rad 4 i display.

Åtgärder vid COND.ERROR

  1. Återstarta anläggningen genom att trycka in B-knappen (RESET/BLOCKERING) på PLC
  2. Kontrollera att instrumentet är korrekt inställt
  3. Låt RoLux producera ett par minuter, provsmaka därefter vattnet och försök avgöra dess kvalité
  4. Om bedömningen är godkänd fortsätt producera som vanligt, det kan vara ett falsk larm
  5. Om bedömningen inte är godkänd eller tvivelaktig, ta ett vattenprov och lämna det till Afflux Water

Konduktivitet 2014

 .

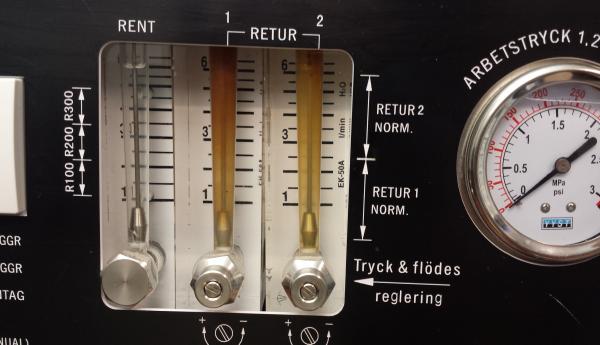

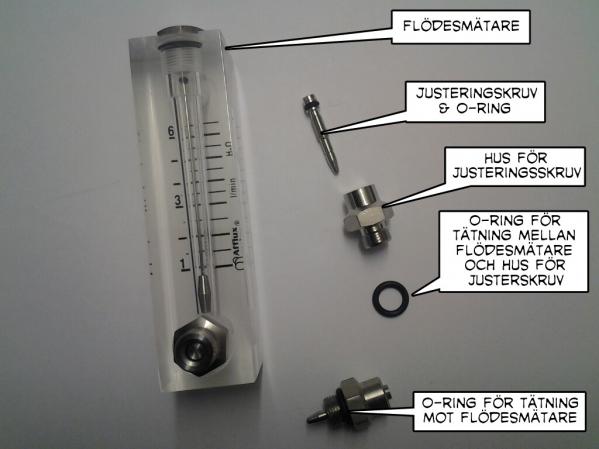

Flödesmätare

Flödesmätarna ger bra vägledning över maskinens status och produktionskapacitet, Mätaren RENT ger direkt besked på hur många liter/minut som produceras. Skalan till vänster R100, R200, R300 visar ungefär vilken kapacitet man kan förvänta sig. I processen omvänd osmos spelar råvattentemperaturen en viktig roll, högre kapacitet vid högre temperatur, och lägre kapacitet vid sjunkande temperatur. Arbetstrycket är också en viktig
faktor, för produktionskapaciteten. Högre arbetstryck ger bättre kapacitet, men bara till maxgränsen 15 Bar.

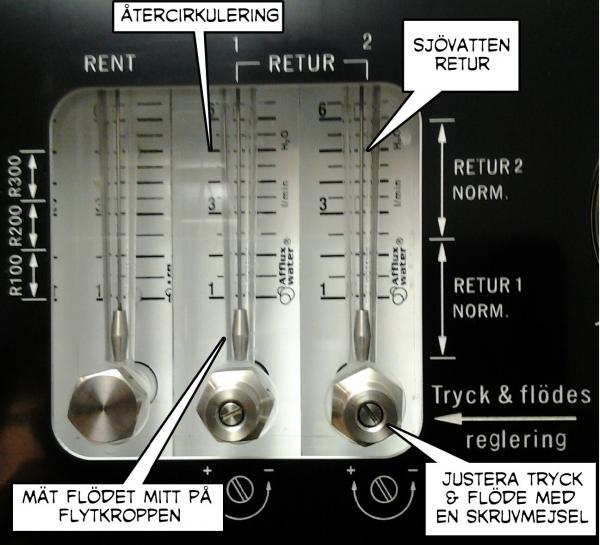

Floedesmaetare 2014



RoLux har tre flödesmätare, RENT, RETUR 1 och RETUR 2

RENT = Produktionskapaciteten av rent dricksvatten till bufferttank

RETUR 1 = Återcirkulering av en viss mängd sjövatten 1-3L/minut

RETUR 2 = Sjövattenretur, 3-7L/minut

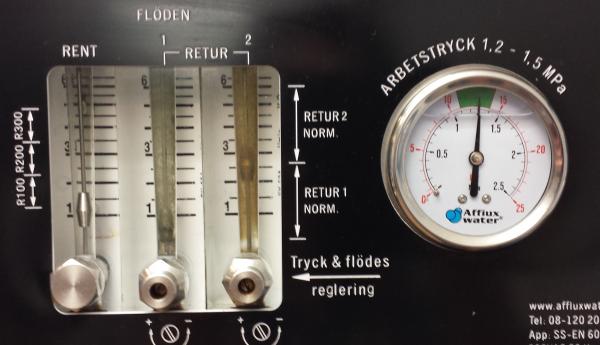

Med tiden 2-3 år blir flödesmätarna för RETUR 1 & 2 smutsiga, detta kommer att påverka produktionskapaciteten negativt då den beläggning man ser i flödesmätaren även finns på membranet. Beläggningen blockerar mao en viss del av membranets area, vilken är avgörande för dess produktionskapacitet. Läs mera om smutsiga flödesmätare

Flödesmätaren för rent vatten skall inte bli smutsig, kontakta Afflux Water om du är osäker på detta.

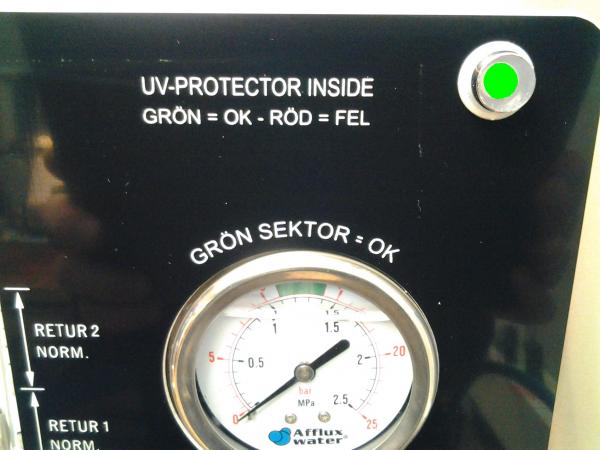

Tryckmätare - Manometer

.Manometer 2014



Driftstatus

Maskinens driftstatus går att utläsa på driftpanelen, om driftpanelen är mörk så tänder man upp den genom att trycka på ESC. På raden längst ned, rad kan du utläsa maskinens driftstatus.

Vid larm blinkar driftpanelen, läs av driftstatus på rad 4 och åtgärda enligt anvisningar.

Driftpanel 1 2013

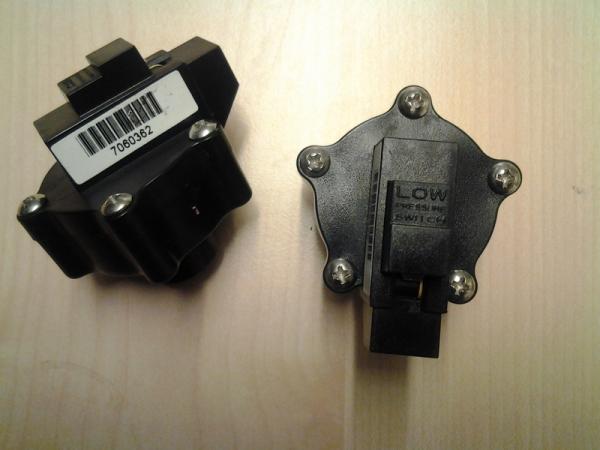

LOW PRESSURE - Lågt inkommande råvattentryck

Vid lågt inkommande råvattentryck avbryts reningsprocessen och anläggningen går in i larmläge, display blinkar och felmeddelande LOW PRESSURE tänds upp på rad 4 i display.

Felmeddelandet LOW PRESSURE, indikerar på att avsaltningsenheten RoBust inte, får tillräckligt med råvatten, detta pga av följande orsaker,

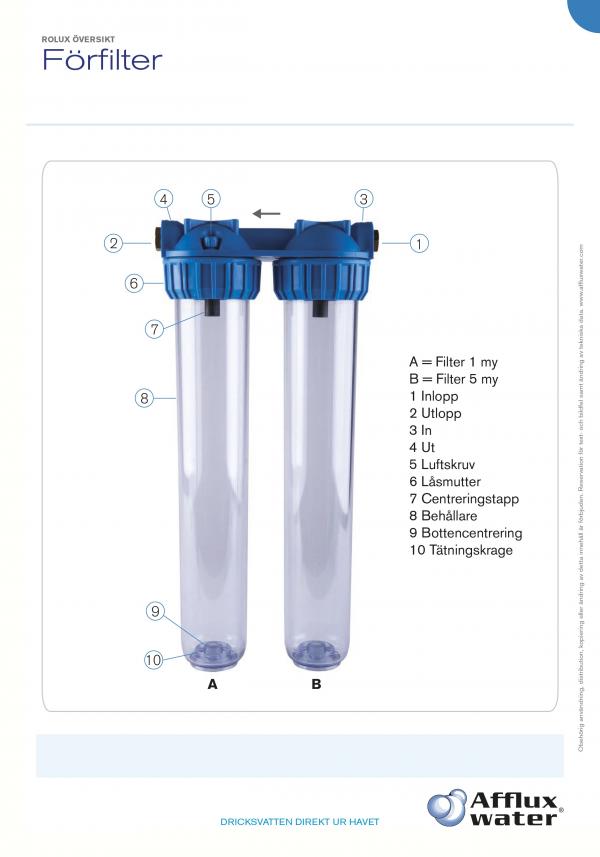

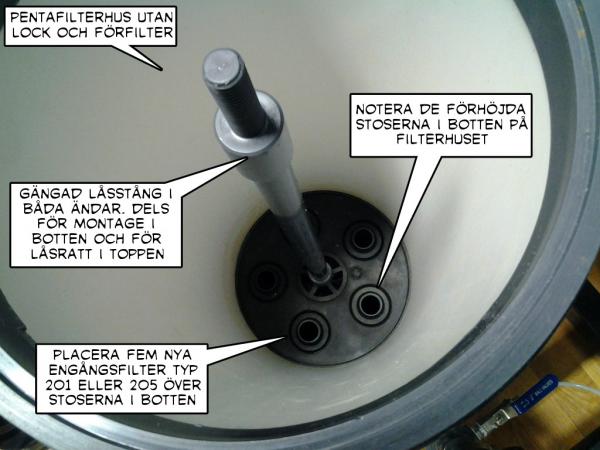

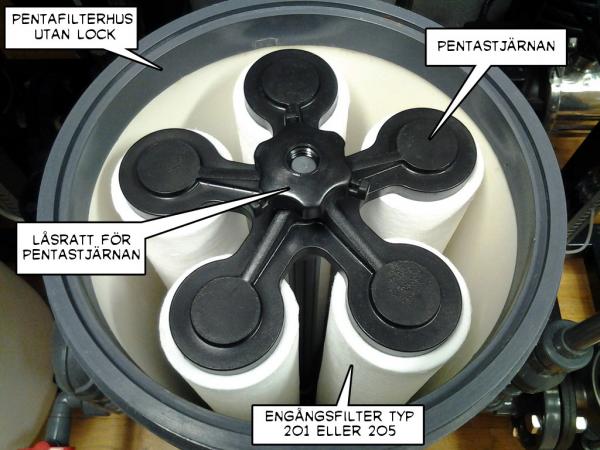

1. Igensatt för eller finfilter, 90% sannolikhet - åtgärda genom att byta filter

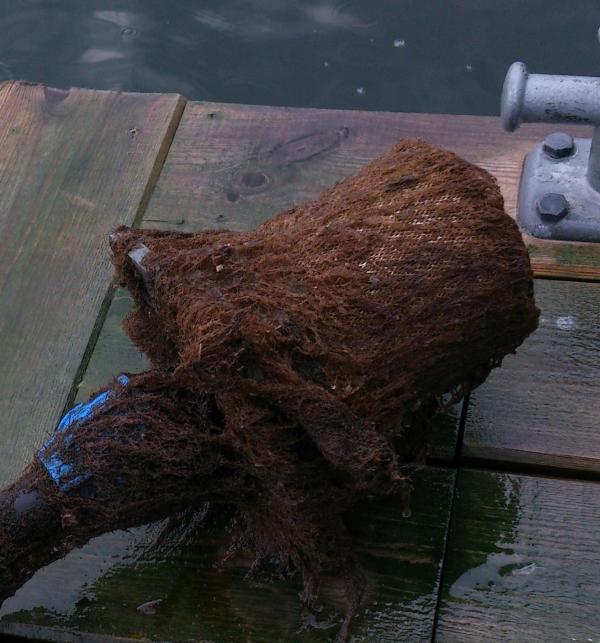

2. Igensatt råvattenintag, 5% sannolikhet - åtgärda genom rengöring av intagssil
3. Defekt råvattenpump, 3% sannolikhet - åtgärda genom att kontrollera råvattenpumpen
4. Defekt tryckvakt, 1% sannolikhet - åtgärda genom att kontrollera tryckvakten
5. Defekt flexslang på sugledning, 1% sannolikhet - åtgärda genom utbyte av flexslang

COND.ERROR - Brister i dricksvattenkvalitén

Konduktivitetsmätaren kontrollerar producerat rent vattnen via en sensor innan det lämnar RoBust enheten. Vid för höga konduktivitetsvärden slår instrumentet om från grönt sken till gult sken. Om den höga halten kvarstår i en minut avbryts reningsprocessen och anläggningen går in i larmläge, displayen blinkar och felmeddelande COND.ERROR tänds upp på rad 4 i display.

Höga konduktivitetsvärden kan indikera på brister i reningsprocessen eller att anläggningen har stått stilla en längre tid utan tillräcklig omsättning av vattnet i anläggningen.

Åtgärder vid COND.ERROR

  1. Återstarta anläggningen genom att trycka in B-knappen (RESET/BLOCKERING) på PLC
  2. Kontrollera att instrumentet är korrekt inställt enligt nedan.
  3. Låt RoBust producera ett par minuter, provsmaka därefter vattnet och försök avgöra dess kvalité
  4. Om bedömningen är godkänd fortsätt producera som vanligt, det kan vara ett falsk larm
  5. Om bedömningen är tvivelaktig, ta ett vattenprov och lämna det till Afflux Water för analys.

Efter analys kan vi avgöra membranens reningsförmåga. Om membranen är defekta behöver vi byta ut dessa. Maskinen behöver då lämnas in på vår verkstad för åtgärd.

Om problemen fortsätter med COND.ERROR och inget direkt fel kan noteras på dricksvattenkvalitén är det nödvändigt att kontrollera sensorn för konduktivitetsmätaren. Se FELSÖKNING & UNDERHÅLL, Saltdetektor.

Konduktivitet 2014



CODE RESET

Om du har fått ett felmeddelande "CODE RESET" behöver du kontakta vår support för ytterligare information.

Skötsel och Underhåll

Regelbunden skötsel och förebyggande underhåll är ett bra sätt att undvika plötsliga och kostsamma driftstörningar. Mycket av skötseln kan du göra själv och här hittar du information om hur du går till väga för att sköta om din anläggning på ett bra sätt.

Den mer omfattande årliga översynen hjälper vi gärna till med. För de som önskar en helt bekymmersfri hantering för sin avsaltningsanläggning, kan vi erbjuda ett förmånligt "Comfort serviceavtal" med årlig översyn där vi gör funktionskontroll och vattenanalys.

Vi rekommenderar en membrantvätt minst var tredje år eller då flödesmätarna börjar bli smutsiga.. Många väljer att vid säsongens slut att lämna in sin maskin till oss för att utföra membrantvätt. I samband med detta passar vi på att gå igenom din maskin och kontrollerar dess funktion och reningsförmåga. Du kan även förvara din maskin hos oss under vintern.

Glöm inte att inspektera din råvattenslang, särskilt på utsatta lägen i strandlinjen. Med tiden är risken stor för läckage om du inte har ett fullgott skydd mot nötning.

Byta förfilter Intro

Filterbyte är ett regelbundet måste för att din anläggning skall fungera väl, antalet gånger du behöver byta är beroende på din vattenförbrukning och omständigheterna kring ditt råvattenintag. I sämsta fall behöver du kanske byta varje vecka, men mer normalt rör det sig om en gång i månaden.

Behovet att av byta filter varierar också under året, i början av säsongen strax efter islossning strömmar det ut mycket smältvatten i Östersjön som innehåller massor av partiklar. Längre fram på våren minskar sedan behovet av filterbyten. Under sommaren hänger det mycket på vilken sommar vi får, kallt eller en het värmebölja som ger ökad tillväxt av alger. På sensommaren stiger vattentemperaturen och vi får räkna med påväxt av havstulpaner. Därefter sjunker aktiviteten i Östersjön och det blir lugnare med filterbyten.

Det finns två förfilter 1 & 5 mikron, ju lägre siffra desto bättre avskiljningsförmåga. Filtret med 5 mikron placeras så att det möter råvattnet först, här sker merparten av reningen och 5 mikrons filtret är det som sätter igen först. Filtret med 1 mikron placeras efter 5 mikrons filtret och fungerar som ett andra filtreringssteg, det finns ju partiklar mindre än 5 mikron. Men de är betydligt färre så du behöver inte byta det filtret lika ofta, kanske bara varannan eller var tredje gång som du byter 5 mikrons filtret.

I många fall byter man filter i förebyggande syfte eller p.g a att dricksvattnet börjar lukta dy från filtret. Om odörer i dricksvattnet upplevs som ett problem rekommenderar vi att ni tittar närmare på vår lösning med ozon som är en mycket effektiv metod att eliminera dessa problem samtidigt som man säkerställer kvalitén på dricksvattnet i bufferttanken ytterligare. Mer information om Ozzona enheten.

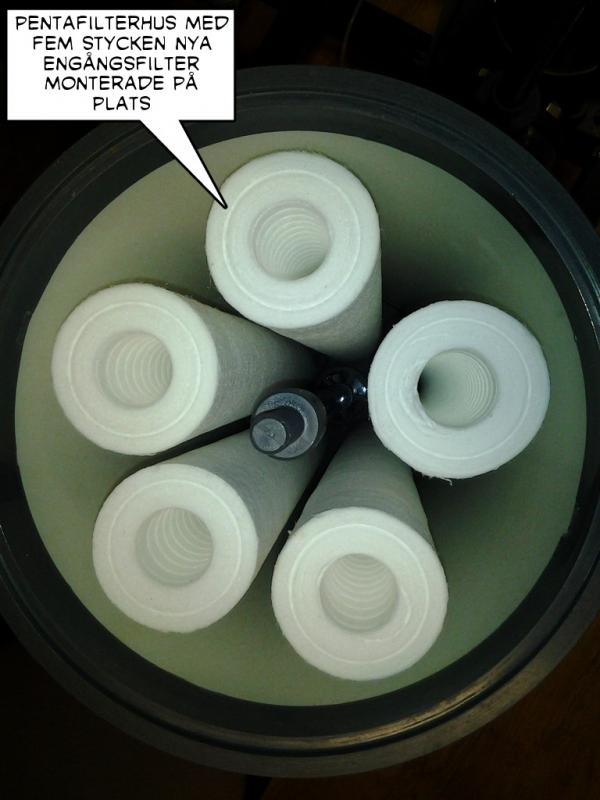

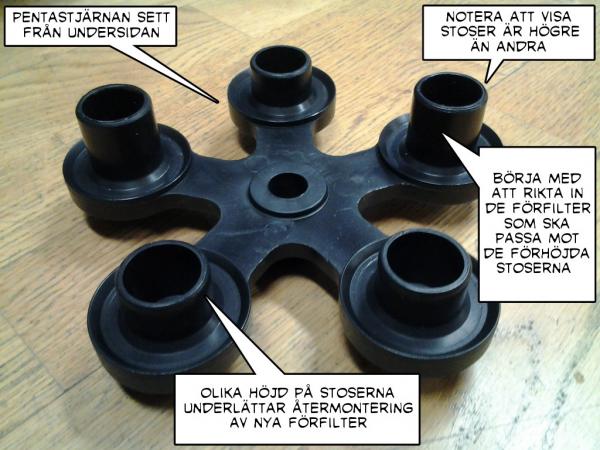

Penta filterhus

Nyckel pa Pentafiltret1 picsay

20150408 193318 picsay

20150408 193401 picsay20150408 193449 picsay

20150408 193549 picsay

20150408 193609 picsay

Byta mineraler

Byte av mineraler görs som regel minst en gång per år vid normal vattenförbrukning, lämpligen gör man detta vid uppstart på våren om man använder anläggningen säsongsvis. Fyll behållren till hälften med mineraler. Kontrollera sedan löpande pH-värdet som inte bör understiga pH-7.5 och inte heller överstiga pH-9

När mineralerna är nya är dom också kraftfulla och det kan bli lite för mycket av det goda vi rekommenderar därför att du öppnar kranen för BY-PASS under ca tio drifttimmar. För att sedan stänga den helt igen. Utför en förnyad kontrollmätning av pH-värdet.

20171103 130949 picsay2


 .

20171103 130956 picsay2

Kontrollera pH-värdet

Du bör kontrollera pH-värdet regelbundet för att säkerställa mineralfiltrets funktion. Vi väljer gärna kökskranen som provpunkt, spola någon minut på kallvatten kranen innan provtagning. Tappa upp ett dricksglas med vatten, doppa ned teststickan i glaset ca 10 sek och jämför provstickan mot färgkartan. Läs av pH-värdet. Värden mellan pH-7.5 och 8.5 är godkända, värden under pH-7.5 kräver nya mineraler då vattnet blir aggressivt och angriper  rörledningar och VA-utrustning. Ett surt vatten är också inte så nyttigt att dricka, det är bättre med ett alkaliskt dricksvatten. Ett pH-värde över 8.5 ger ett för för basiskt dricksvatten, öppna kranen för BY-PASS ett par dagar och prova igen.


pH circusal

Byta UV-lampa

UV-enheten är placerad ovanpå  elskåpet på din RoBust, Gänga upp den genomskinliga kabelförskruvningen, dra försiktigt ut lampan och lossa kontakten genom att vicka den svarta hylskontakten fram och tillbaka samtidigt som du drar den bakåt.

När du återmonterar den nya UV-lampan undvik att ta på lampglaset.

uv locket

 Reservdelslampa

20140904 210848



Rengöring av råvattenintag

Vi rekommenderar att du årligen kontrollerar hur ditt råvattenintag är placerat och hur det ser ut med påväxt.

Att tänka på innan du inspekterar ditt råvattenintag

  1. Stäng av strömmen till avsaltningsanläggningen
  2. Undvik att ta upp råvattenintaget över vattenytan, skruva istället av silkorgen under vattenytan
  3. Rengör eller byt ut silkorgen mot en ny.
  4. Återmontera silkorgen utan att dra åt gängan för hårt
  5. Strömsätt och avlufta anläggningen innan provstart

Ravattenintag igensatt

Frostskydd inför vintern

Om din avsaltningsanläggning inte skall vara idrift under vintern och utrymmet där den står inte är frostsäkert eller uppvärmt behöver du frostskydda din anläggningen med en godkänd frostskyddsvätska från Afflux Water.

Vår fabriksgaranti gäller endast i kombination med vår frostskyddsvätska vilken är testad och livsmedelsgodkänd.

FrostKlar är en livsmedelsgodkänd och biologisk nedbrytbar frostskyddsvätska godkänd av Naturskyddsföreningen. Frostskyddsvätskan skyddar din anläggning till minst minus 40 grader C och förhindrar bakteriell tillväxt och håller membranen fuktiga under driftuppehållet. Tänk på att inte använda andra typer av glykoler, då de både är giftiga och är inte anpassade för membranen.

Börja med att öppna båda justerskruvarna på flödesmätarna så att arbetstrycket blir ca 4bar. Följ sedan guiden nedan.

Frostklar 2013



Frostklar 5L

.

Frostskydda RoBust

text

Frostklar 2013

vidare

vidare

vidare

Frostskydda Råvattenpumpen

Råvattenpumpen måste tömmas på sitt innehåll av råvatten. Lossa anslutningen nr.6 till pumpen, notera att det finns en gummipackning i kopplingen som skall återanvändas. Kontrollera att den är hel och ren.

Öppna dräneringspluggen nr.3 och även påfyllningspropp nr.2 för att underlätta urtappning. Spola gärna råvattenpumpen ren invändigt genom hålen 2, 3, 5, 6 med sötvatten så förlänger du pumpens livslängd.

ravattenpump

Efter avslutad rengöring ställ gärna pumpen på högkant så att du dränerar ut restvattnet

Frostskydda filterbehållare

Behållare måste tömmas på sitt innehåll, lossa och öppna låsmuttrar nr.6 och töm ut råvatten, filter, mineraler etc.ur behållarna nr.8. Rengör behållare och placera dom upp och ned under vintern.

Filterbehallare 2014

x

Frostskydd i övrigt

Tänk på att utöver utrustningen från Afflux Water finns det ytterligare saker att frostskydda, varmvattenberedare och ev. hydroforer skall tömmas. Kranar skall öppnas, kulventiler skall
öppnas till hälften. Vattentoaletter skall tömmas och frostsäkras. Vattenlås och golvbrunnar likaså.

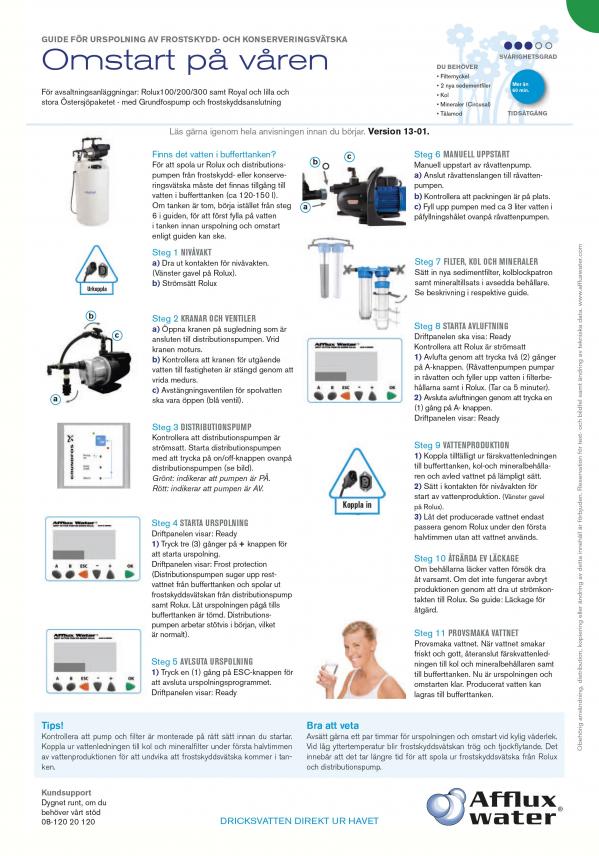

Omstart på våren

.Omstart pa varen 2014





Smutsiga flödesmätare

Med tiden 2-3 år blir flödesmätarna för RETUR 1 & 2 smutsiga, detta kommer att påverka produktionskapaciteten negativt då den beläggning man ser i flödesmätaren även finns på membranet. Beläggningen blockerar mao en viss del av membranets area, vilken är avgörande för dess produktionskapacitet. Vi rekommenderar då att man utför en s.k membrantvätt. Man kan utföra detta själv om man vill, läs mer om detta under membrantvätt. Man kan naturligtvis få hjälp med membrantvätten, kontakta vår serviceavdelning för ytterligare information.

Flödesmätaren för rent vatten ska inte bli smutsig, kontakta Afflux Water om du är osäker på detta.

smutsiga floeden kemisk

Vi skiljer på olika typer av beläggning i flödesmätarna, organisk eller kemisk vilka också kräver olika typer av rengöringsmedel. Den organiska beläggningen är gröngrå och den kemiska beläggningen gulbrun.

smutsiga floeden lera

Ljusgrå beläggning indikerar på att det finns lera i råvattnet, denna typ av beläggning går inte att rengöra utan man måste lämna in maskinen för att byta ut membran och flödesmätare . När det finns lera i vattnet måste man försöka att flytta intaget till en bättre plats. På bilden nedan ser man att intaget har hamnat på dybotten och att reningen är bristfällig.

smutsiga floeden1


Checklista

POS KONTROLLERA FÖLJANDE ÅTGÄRDER INTERVALL 1 2 3 4 5 6 7 8 9 10 11 12  NOTERING
1 pH-värde 7.5 - 8.5 är godkända värden i kökskran 4ggr/år
2 UV-lampans funktion [grön = ok] [röd = fel] 4ggr/år
3 Funktionen END RINSE, tryck +++, avsluta med ESC 4ggr/år
4 Ozzona boxens funktion 4ggr/år
5  Hur smutsiga är flödesmätarna ? 4ggr/år
6 Arbetstrycket 12-14bar är godkända värden 4ggr/år
7 Ljudnivå på RoLux skall vara låg 12ggr/år
8 Byt förfilter regelbundet 12ggr/år
9 Mätvärde för Returflöde 1 [1-4L/m = ok] 4ggr/år
10 Mätvärde för Returflöde 2  [7-3L/m = ok] 4ggr/år
11 O-ringar på filterbehållare rengörs 4ggr/år
12 Byt kol & mineraler  1ggn/år
13 Rengöring av råvattenintag  1ggn/år
14 Konduktivitetsmätarens funktion  4ggr/år
15 Membrantvätt vid behov minst vart 3:år











Felsökning och Service

I det här får avsnittet får du information och vägledning hur du på egen hand kan avhjälpa en driftstörning på din anläggning.

Distributionspump

Om pumpen är svårstartad efter en lång tids uppehåll kan ibland en manuell kraft avhjälpa detta. Stäng av strömmen till pumpen och skruva ut pluggen i bakkant, i hålet centreras en skruvmejsel mot spåret i pumpaxelns bakända och försök att vrida runt axeln. Axeln skall rotera lätt och utan missljud.

dist.pump1

Om pumpen lever sitt eget liv, dvs startar och stoppar omotiverat och ett flertal upprepade gånger, suger
pumpen troligen luft i någon koppling eller skarv på pumpens sugsida. Ett läckage på sugsidan går inte att
upptäcka lika lätt eftersom det inte ger upphov till något synligt vattenläckage.

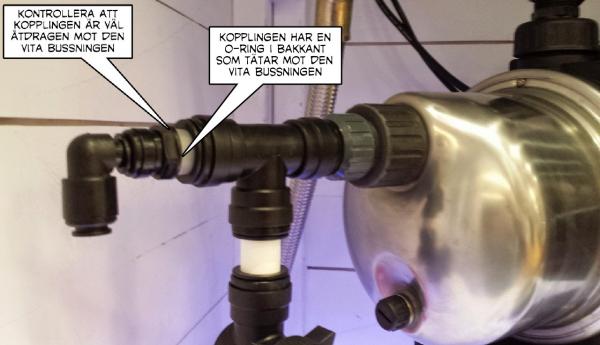

Kontrollera att skruvkopplingar har fungerande packningar och är väl åtdragna.

vit adapter



Nivåvakt

Nivåvakten är monterad i locket till bufferttanken, den är då lätt att komma åt för funktionskontroll eller utbyte.

Vattennivån i tanken är justerbar och bestäms av kabellängden i tanken, lossa på förskruvningen i locket, dra upp eller sänk ner nivåvakten enligt önskemål. Ge akt på markerade gränslägen vilka är markerade med buntband på kabeln. Dessa skall ej överskridas då det finns risk för driftstörningar. Lås förskruvningen efter justering.

För ytterligare finjustering av start och stopp kan man även flytta på motviktens placering på kabeln.

OBS, motvikten får ej komma för nära flytvippan, då orkar den inte att flyta upp och avbryta produktion, och då med översvämning som följd. Ta för vana att kontrollera motviktens position på kabeln regelbundet.

nivavakt rolux 2012



Tryckvakt - LOW PRESSURE

ORIENTERING - Tryckvakt för detektering av rent vatten

Om tryckvakten inte blir aktiverad under produktion, stannar anläggningen och LOW PRESSURE tänds i display.

Kontrollera anläggningens råvattenförsörjning och pumpar

Tryckvakt

.

Tryckvakten är placerad strax innan flödesmätaren för rent vatten tillsammans med sensorn för  konduktivitetsmätaren.



20171101 094528

.

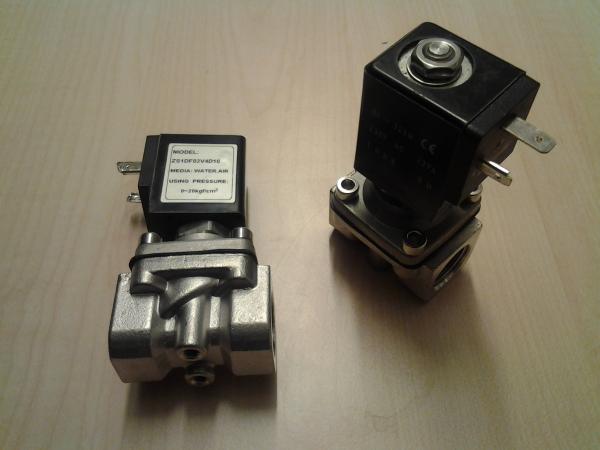

Magnetventil Orientering

Magnetventil är att likna vid en automatisk vattenkran för att reglera olika vattenflöden i maskinen. Magnetventilen består av en elektromagnet som öppnar ventilen då elektrisk ström matas fram. (Ventilen är mao normalt stängd NC= normaly closed)

Alla magnetventiler har en flödesriktning, kontrollera pilens riktning, i RoBust skall pilen alltid peka i flödesriktningen innåt.

SOLENOID2520VALVE

Antalet magnetventiler i RoBust kan variera med olika modeller och utföranden, det vanligaste är att det finns två stycken magnetventiler om anläggningen tar råvatten från Östersjön. Vid råvattenuttag ur brunn tillkommer ofta ytterligare en magnetventil.

  Notera att magnetventil nr.1 normalt inte är monterad, här monteras istället en backventil.

FELSÖKNING PÅ MAGNETVENTIL

Det vanligaste felet på en magnetventil är att den inte öppnar eller stänger. Felet kan vara elektriskt dvs. ström når inte magnetventilen. Magnetspolen kan vara defekt och då skapas inte magnetfältet. En defekt magnetspole kan också orsaka kortslutning på det elektriska nätet. Jordfelsbrytare och säkringar kan lösa ut. Ibland kan man även notera en illaluktande odör av bakelit.

Den vanligaste orsaken till driftstörning på magnetventiler är dock relaterad till föroreningar i ventilen, ofta räcker det med rengöring av ingående detaljer i magnetventilen för att återställa normal funktion igen.


FÖRE VARJE INGREPP I MASKINEN TILLSE ATT DEN INTE ÄR ELEKTRISKT ANSLUTEN

Felsökning kan enkelt ske genom att samtliga magnetventiler kopplas bort elektriskt, varje magnetspole har en elektrisk hylskontakt som man kan dra bort från magnetspolen när man har skruvat bort skruven som håller dom ihop. Om jordfelsbrytare och säkring fortfarande löser ut, är det inte magnetventilerna som orsakar detta. Se vidare felsökning av elmotor och PLC.

Om jordfelsbrytare och säkring inte löser ut, är det troligt att någon magnetventil är orsaken. Återmontera nu en hylskontakt i taget och prova tills jordfelsbrytare eller säkring löser ut, Den felande komponenten är nu identifierad, undersök komponenten ifråga. De flesta hylskontakter går att öppna och dessa elanslutningar kan då inspekteras. Om hylskontakten är felfri, återstår bara att byta ut spolen på magnetventilen.

NÖDLÖSNING

Beroende på vilken magnetventil som felar kan man lösa problemet på olika sätt, analysera och åtgärda enligt nedan.

A. Om magnetventil nr.3 är orsaken, koppla bort hylskontakten igen och använd maskinen som vanligt. Ordna med reservdel och åtgärda felet så snart det går, eller kontakta vår serviceavdelning för åtgärd.

B. Om magnetventil nr.4 är orsaken, koppla bort hylskontakten igen och använd maskinen som vanligt. Ordna med reservdel och åtgärda felet så snart det är möjligt, eller kontakta vår serviceavdelning för åtgärd.

C. Om magnetventil nr 1 är orsaken, kan man låna en spole från i första hand ventil nr.3 därefter nr.4 Ordna med reservdel och åtgärda felet så snart det går, eller kontakta vår serviceavdelning för åtgärd.

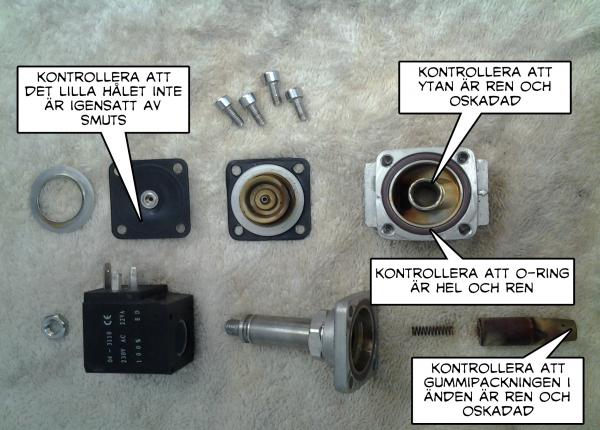

Reparation av magnetventil

Isärplockad magnetventil

20140815 134248 picsay

x

Högtryckspump

Högtryckspumpen är en utsatt detalj pga den pumpar bräckt vatten och risken för haveri är stor, det är därför viktigt att ge akt på omständigheterna för högtryckspumpens driftsituation. Missljud indikerar på allvarliga missförhållanden, vilket måste åtgärdas skyndsamt. Garantin omfattar ej skador på axeltätning pga torrkörning etc.

CRN3 31

Inspektera pumpens axeltätning regelbundet, rost indikerar på att högtryckspumpens axeltätning läcker sjövatten och har gått torr vid något tillfälle..

Att byta axeltätning är inte svårt, det kan man göra på egen hand.

https://www.youtube.com/watch?v=hFQFqL7kcTk



images 1

Du behöver följande verktyg,

Stjärnskruvmejsel

Insex nyckel, 8 & 2

Tidsåtgång, ca 15min





.

Flödesmätare

Flödesmätarens konstruktion och ingående detaljer kan du se här. Med åren ökar risken för att o-ringar inte håller tätt och mindre droppläckage kan uppstå. Det är enkelt att byta o-ringar själv. Kontakta vår support för nya o-ringar.

20140904 210312 picsay

.

Vattenläckage

Vattenläckage är ofta enkla att upptäcka och åtgärda, under åren har vi noterat följande källor till problem. Slangar som ansluts upprepade gånger nöts och läckage kan uppstå, kapa bort skadade delar på slang före återanslutning. Var noga vid återanslutning att slangen verkligen trycks in ordentligt, kontrolldrag alltid slangen efter montering.





.

El-problem

När säkringar och jordfelsbrytare löser ut,

  1. Koppla bort råvattenpumpen från RoLux gaveluttag nr. 2 och kontrollera råvattenpumpens funktion i ett annat el-uttag
  2. Koppla bort nivåvakten ur RoLux gaveluttag nr 3
  3. Koppla bort el-anslutning till PLC, se vidare under PLC
  4. Koppla bort magnetventiler, se vidare under Magnetventil

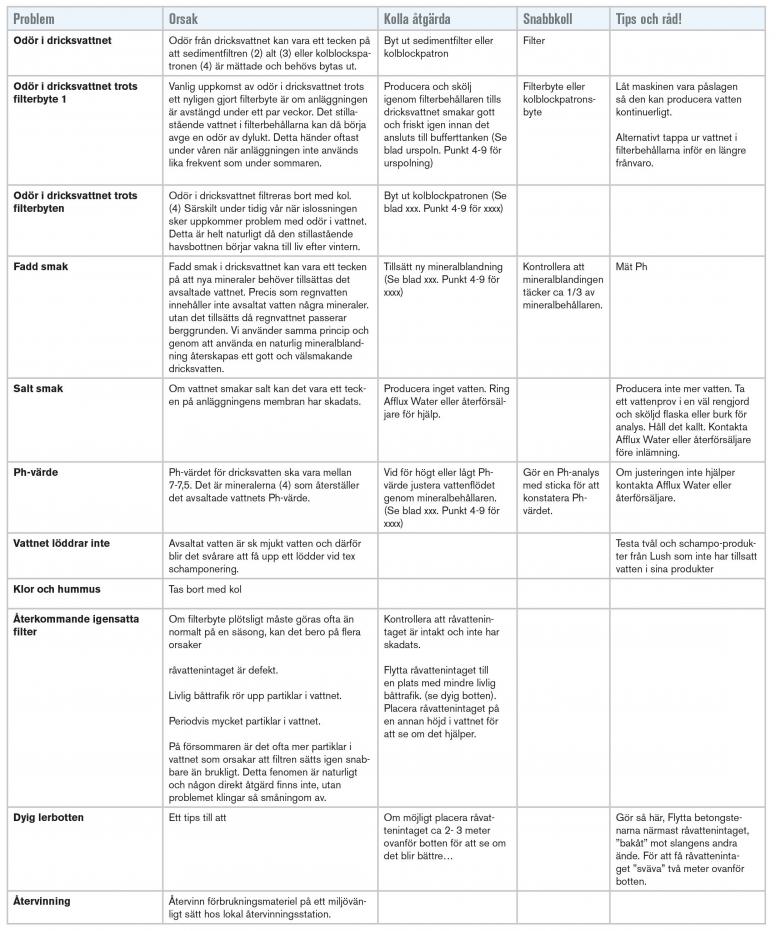

Problemlösaren

.

Problemloesaren1 2014









Råvattenpump Sperozzi

Ett flertal råvattenpumpar havererar redan på första installationsdagen, många inser inte svårigheten att få upp råvattnet ur sjön. Viktigast är naturligtvis de fysikaliska förutsättningarna på plats, vilka vi benämner som sughöjd och sugsträcka. Luft i råvattenslangen är ett gissel när man försöker få igång
pumpen första gången. Efter flera tappra startförsök och för långa gångtider utan vatten i pumpen ger den tillslut upp och ett vattenläckage mitt under pumpen indikerar på att axeltätningen har körts sönder och den tätar inte längre. Alla våra pumpar är testade innan leverans där vi har säkerställt dess funktion.

Om råvattenpumpen havererar vid uppstart, vet vi att den att den har utsatts för felaktigt handhavade och omfattas då ej av vår produkt garanti.

UV-enhet

.

Mont. glasror 1

 .

Mont.glasror2

.

Röd LED aktiv för UV-enhet

Kontrollampan i fronten på höger sida, märkt med UV-PROTECTOR INSIDE lyser rött istället för grönt vilket indikerar på att UV-lampan eller spänningsomvandlaren är defekt.

UV-enheten är placerad på din RoBust, dra försiktigt ut lampan och lossa kontakten genom att vicka den svarta hylskontakten fram och tillbaka samtidigt som du drar den bakåt.

När du återmonterar den nya UV-lampan undvik att ta på lampglaset. Stäng locket försiktigt lampan är känslig för stötar.

uv locket

.

20140902 174947 picsay

.

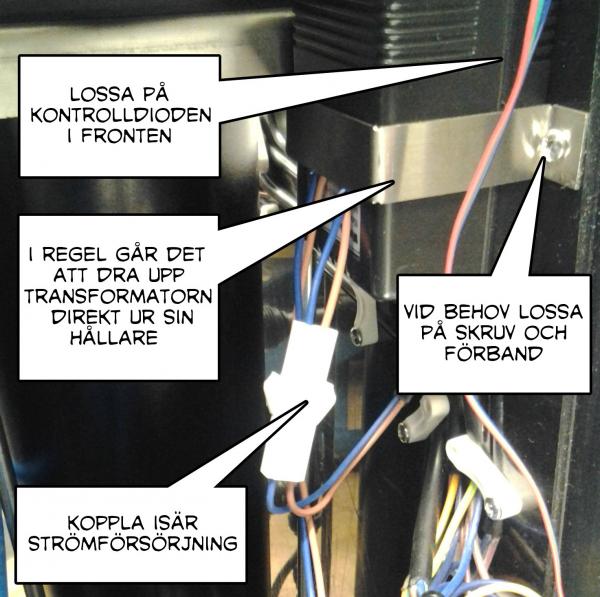

Byta transformator till UV

.plac.trafo1 .

plac.trafo2

.

Felmeddelande

DRIFTSTATUS

Byta PLC

plc demont1

Bild nedan visar PLC från baksidan

plc demont2

.

plc baksida1

.

Reservdelar

POS AW ART. NR BENÄMNING Antal Modelbeteckning ARTIKEL NR FABRIKAT
1   Magnetventil 2-3 AW-ZS1DF02V4D10   Afflux Water
2    Spole till magnetv. 2-3 AW-ZS1DF02V4D10   Afflux Water
3   Högtryckspump 1 PA611  PA0601BGANM0038 Fluid-o-Tech
4   Flödesmätare 3 AW-EK50A   Afflux Water
5   Tryckmätare 1 AW-25Bar   Afflux Water
6   PLC 1 CD20 88974053 Crouzet
7   Konduktivitetsm. 1 ENRM 84870210 Crouzet
8   Trafo 230/24 1  SJY-425-10   Afflux Water
9   UV-lampa 1 GPH150T5L/4P USA   Afflux Water
10    Quartsrör 1 L230-23   Afflux Water
11   Tryckvakt LOW 1     Afflux Water
12   Nivåvakt 1     Afflux Water
13   Saltdetektor 1     Afflux Water
14   Elmotor 550W 1 MY801-4    Afflux Water
15    Axel koppling 1     Afflux Water
16    Vibrations dämpare 1     Afflux Water
17    Gummifötter 4 B25-15-M6-15-NR40   Afflux Water
18    Automatsäkring  2 LMB1-01 (5A)   Afflux Water
19   Membran 2 BW30-4021/E   Afflux Water
20   Distributionspump 1 MQ3-45   Grundfos
21   Plugg till MQ3-45 1-2
22   Råvattenpump 1 KS1100   Sperozzi
23    Plugg till KS1100 1-2
24   Filterhusbehållare 2 AW20   Afflux Water
25   O-ring 90-7 4      Afflux Water
26   O-ring 24-2.4 8     Afflux Water
27   JG         John Guest
28
29
30





























FAQ

Hur får jag kallt dricksvatten ?

Vår enklaste lösning är att det som skall drickas tappas upp på några PET-flaskor som placeras i kyl eller frys. Mycket enkelt och praktiskt och man har alltid kallt vatten att ta med till verandan, bryggan och picknicken... Faktum är att det är mer energibesparande att bara kyla ned det som skall drickas ca 2L/person och dygn, istället för kyla ned 1-2kubik/dygn.

Vidare spar man energi genom att ta rumstempererat vatten istället för kallt vatten och temperaturstegra det till varmvatten.

Vidare vi har vid vissa tillfällen byggt kylare till tankarna men det blir ganska dyrt. En inbyggd vattenkylare i kylskåpet det är ju annars en mycket snygg lösning.

Är det farligt att dricka avsaltat vatten?

Nej, det är inte farligt för normalkonsumenter att dricka destillerat (avsaltat) vatten.

Livsmedelsverket avråder inte normalkonsumenten från att dricka (destillerat) avsaltat vatten. Storkonsumenter av dricksvatten, alltså personer som dricker mycket mer än två liter vatten om dagen, bör dock inte dricka avsaltat vatten. Det kan gälla personer som svettas kraftigt på grund av idrottsutövning eller arbete i varm miljö. I de fallen är det inte säkert att ens vanligt kranvatten innehåller tillräckligt med mineralämnen, varför tillskott av salttabletter eller motsvarande kan rekommenderas.

Mera om avsaltat vatten

Det finns inga vetenskapliga undersökningar som säger att avsaltat dricksvatten ger negativa hälsoeffekter, som till exempel rubbad saltbalans i kroppen eller brist på något mineralämne. På de flesta platser i landet innehåller det "vanliga" kranvattnet låga halter av lösta ämnen och är därför ingen viktig källa för vårt dagliga intag av mineralämnen.

När det gäller vattnets smak har salterna i vattnet däremot stor betydelse. De flesta uppfattar smaken hos ett avsaltat vatten som främmande, fadd och karaktärslös.

Behöver jag frostskydda avsaltningsenheten under frostperioden?

Ja, om anläggningen inte skall vara i drift under frostperioden och det saknas annan uppvärmnings möjlighet skall den frostskyddas med en speciell livsmedelsgodkänd frostskyddsvätska.

Om anläggningen står i uppvärmt frostfritt utrymme och inte skall vara i drift under en längre period bör man istället konservera den. Detta för att förhindra biologisk tillväxt i anläggningen. Alternativt kan man desinfektera anläggningen innan den tas i bruk igen. Man använder samma frostskyddsvätska men späder den 50/50 med rent vatten.

Skall anläggningen däremot användas året runt behöver man inte frostskydda eller konservera anläggningen.

Anläggningen utför automatiskt en genomspolning med rent vatten var 24/h vid utebliven förbrukning.

Vad betyder Afflux ?

Afflux är ett engelskt ord och betyder i direkt översättning, tillflöde, tillströmning ordet Afflux härstammar ifrån Affluence som i första hand betyder samma sak som Afflux men med tillägget överflödande och används även för biflod. Trots att Afflux är ett svårt och konstigt ord tyckte vi att det passade bra.

Afflux Water - Tillflödande vatten.

Vilken typ av varmvattenberedare skall jag välja ?

En del tillverkare av varmvattenberedare är noga med att man har rätt pH-värde på vattnet som kommer i kontakt med VV-beredaren. Våra anläggningar har ett s.k återmineraliseringsfilter som återställer pH-värdet efter reningsprocessen, vilket gör att du i princip kan välja vilken VV-beredare som helst. Men det kräver att man är noga med dess funktion och pH-värde. Vi rekommenderar därför att man i första hand väljer en emaljerad VV-beredare för att vara på den säkra sidan. I andra hand en rostfri modell. Sämst är det en modell i koppar. Tänk även på att kontrollera vilket material som används i el-elementen. Bäst är det med Incoloy och rostfritt, sämst är det med koppar.









Skriv ut
